Digitális fogyasztásmérő, 3 fázis+N 80 A-ig

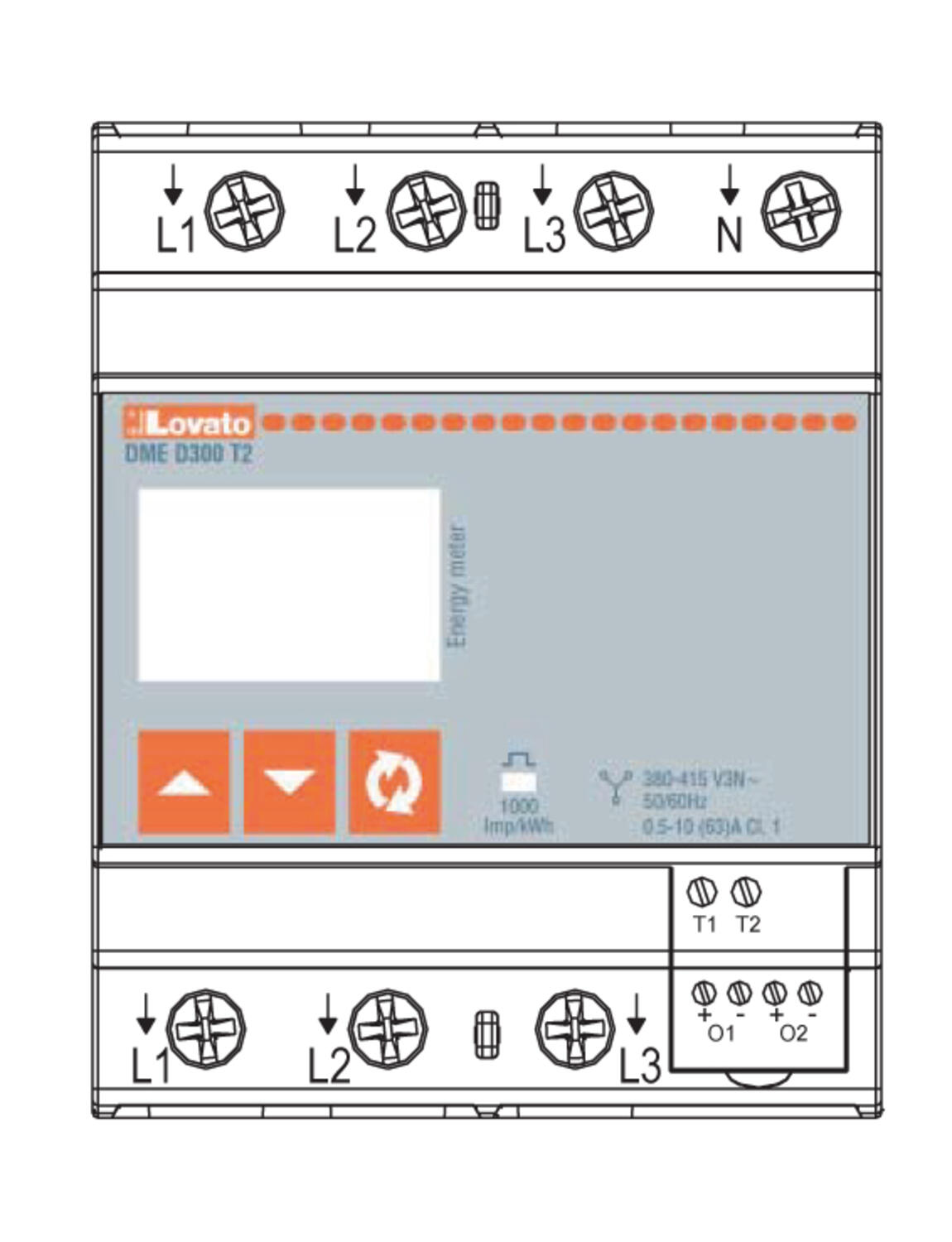

A Lovato DME D300T2 egy digitális energiamérő 3 fázis + N-hoz, megvilágított LCD kijelzővel, DIN sínre szereléshez. Az aktív energia mérése pontosan történik az IEC/EN62053-21 1. osztályának megfelelően. Közvetlen mérés 63 A terhelési áramig. A mérő zárófedéllel rendelkezik, amelyek lezárhatók. Az elöl található három nyomógomb egyszerű navigációt biztosít a különböző mutatók között. A fel/le nyíl az alábbi táblázatban leírt mesteroldalak között görget. Ezzel kiválasztja a kívánt fázist, és ezt a kijelző felső részén található ikon jelzi (L1, L2, L3). Mérési értékIkon Aktív energiaWh aktív energia, részértékWh + rész reaktív energia kvarh reaktív energia, részértékQuarh + alkatrész feszültség V áramA Aktív PowerkW reaktív teljesítménybánya teljesítménytényezőPF frekvenciamérő * h Működési időmérő, alkatrészérték * h + alkatrész aktív teljesítmény, átlag (15 perc)* kW + d Aktív teljesítmény, Maximális átlagérték * kW + d + ▲ * = Maing mo A ste engedélyezve van az eszköz BEÁLLÍTÁS menüjében. Lásd az adatlapot a "Letöltés" fül alatt, vagy vegye fel a kapcsolatot az OEM Automatic Kft-vel.A DME D300T2 termék két programozható, statikus kimenettel rendelkezik. A kimenetek egyedileg programozhatók, és vagy egy bizonyos határértéknél aktiválhatnak egy riasztást, vagy impulzuskimenetként használhatók. A kimenet aktiválása a mérő kijelzőjén látható. Például egy impulzusok generálására programozott kimenet csatlakoztatható a DME CD-hez, hogy egy rendszerben több méterről is adatokat gyűjtsön. További információ a DME CD-ről itt található. Egy bizonyos határértéken aktiválásra programozott kimenet használható például nem elsőbbségi terhelések leválasztására vagy riasztás jelzésére. A DME D300T2 MID tanúsítvánnyal rendelkező változatban is elérhető. További információkért tekintse meg az adatlapot a "Letöltés" fül alatt, vagy vegye fel a kapcsolatot az OEM Automatic AB-vel, az Elektromos szekrények termékterülettel.
- Akár 80 A közvetlen mérés
- Több mutatót jelenít meg
- Megvilágított kijelző, 6+1 karakter
- 2 db prog. Kimenetek
Kiválasztott változat
Műszaki adatok
| Áramerősség | 80 |
|---|---|
| Bővíthető | Nem |
| Connection supply voltage and measurement | 2,5-16 mm² |
| Connection supply voltage and measurement, tightening torque | 2 Nm |
| Fázisok száma | 3 |
| Felszerelés | DIN sín |
| Felvett teljesítmény | 1,5 W |
| Felvett teljesítmény | 20 VA |
| Indítóáram | 0,04 A |
| IP-osztály, csatlakozás | IP20 |
| IP-osztály, elülső oldal | IP40 |
| Jóváhagyások | CSA C22.2-N°14, EN50470-3, EN61010-1, UL 508 |
| LED | Igen |
| LED pulse count | 1000 impulser/kWh |
| Max. frekvencia | 66 Hz |
|---|---|
| Max. tápfeszültség, AC | 456 V AC |
| Max. tárolási hőmérséklet | 70 °C |
| MID approval | Nem |
| Min. frekvencia | 45 Hz |
| Min. tápfeszültség, AC | 323 V AC |
| Min. tárolási hőmérséklet | -25 °C |
| Operating temperature from | -25 °C |
| Operating temperature to | 55 °C |
| Pulse output external voltage | 10-30 V DC |
| Pulse output max current | 50 mA |
| Tömeg | 0,36 kg |
Letöltések
Termékleírás
A Lovato DME D300T2 egy digitális energiamérő 3 fázis + N-hoz, megvilágított LCD kijelzővel, DIN sínre szereléshez. Az aktív energia mérése pontosan történik az IEC/EN62053-21 1. osztályának megfelelően. Közvetlen mérés 63 A terhelési áramig. A mérő zárófedéllel rendelkezik, amelyek lezárhatók. Az elöl található három nyomógomb egyszerű navigációt biztosít a különböző mutatók között. A fel/le nyíl az alábbi táblázatban leírt mesteroldalak között görget. Ezzel kiválasztja a kívánt fázist, és ezt a kijelző felső részén található ikon jelzi (L1, L2, L3). Mérési értékIkon Aktív energiaWh aktív energia, részértékWh + rész reaktív energia kvarh reaktív energia, részértékQuarh + alkatrész feszültség V áramA Aktív PowerkW reaktív teljesítménybánya teljesítménytényezőPF frekvenciamérő * h Működési időmérő, alkatrészérték * h + alkatrész aktív teljesítmény, átlag (15 perc)* kW + d Aktív teljesítmény, Maximális átlagérték * kW + d + ▲ * = Maing mo A ste engedélyezve van az eszköz BEÁLLÍTÁS menüjében. Lásd az adatlapot a "Letöltés" fül alatt, vagy vegye fel a kapcsolatot az OEM Automatic Kft-vel.A DME D300T2 termék két programozható, statikus kimenettel rendelkezik. A kimenetek egyedileg programozhatók, és vagy egy bizonyos határértéknél aktiválhatnak egy riasztást, vagy impulzuskimenetként használhatók. A kimenet aktiválása a mérő kijelzőjén látható. Például egy impulzusok generálására programozott kimenet csatlakoztatható a DME CD-hez, hogy egy rendszerben több méterről is adatokat gyűjtsön. További információ a DME CD-ről itt található. Egy bizonyos határértéken aktiválásra programozott kimenet használható például nem elsőbbségi terhelések leválasztására vagy riasztás jelzésére. A DME D300T2 MID tanúsítvánnyal rendelkező változatban is elérhető. További információkért tekintse meg az adatlapot a "Letöltés" fül alatt, vagy vegye fel a kapcsolatot az OEM Automatic AB-vel, az Elektromos szekrények termékterülettel.
