S81 - Lézeres távolság érzékelő
Az S81 sorozat látható vörös lézerrel működik, az ún. Time of flight (repülési idő) technikát alkalmazva. Az optikai érzékelő két digitális kimenetet tartalmaz, amelyeket külön kell beállítani. A funkció homályos hátterű, közvetlen érzékelésű funkcióvá válik 4 m-ig terjedő távolsággal. Az S81...Y rendelkezik analóg 0–10 V egyenáramú kimenettel is a mérésekhez.
Műszaki adatok
Mérési tartomány | 300–4000 mm |
Linearitás | <1% f.s. (24 V egyenfeszültség, 25 °C, fehér 90% cél) |
Ismételhetőség | ± 4 mm |
Hőmérséklet-eltolódás | < 1 mm/°C |
Hiszterézis | 20 mm |
Tápfeszültség | 24 V egyenfeszültség ± 20%, feszültségingadozás 2 Vpp max. |
Energiafogyasztás | 120 mA max. (100 mA 24 V esetén) |
Fényforrás | Vörös lézer 665 nm, 2. osztályú |
Pontméret | Ø 3,5 mm 0,3 m esetén |
| Ø 7 mm 4 m esetén |
LED-kijelzés | Sárga 1. KIMENET LED |
| Sárga 2. KIMENET LED |
| Zöld FESZÜLTSÉG/BEKAPCSOLVA |
Kimenetek | 2 PNP kimenet |
| 1 PNP riasztási kimenet (csak S81...M) |
| 1 analóg 0–10 V kimenet (csak S81...Y) |
Kimeneti áramerősség | 100 mA max. |
Reakcióidő | 5 ms |
Változó frekvencia | 80 Hz |
Csatlakozás | 5 pólusú, M12-es érintkező |
IP-osztály | IP67 |
Ház anyaga | ABS |
Lencse anyaga | PMMA |
Hőmérséklet-tartomány | -10 °C-tól + 50 °C-ig |
Vonatkozó szabványok | EN 60947-5-2, EN 60825-11 |
|
|
|

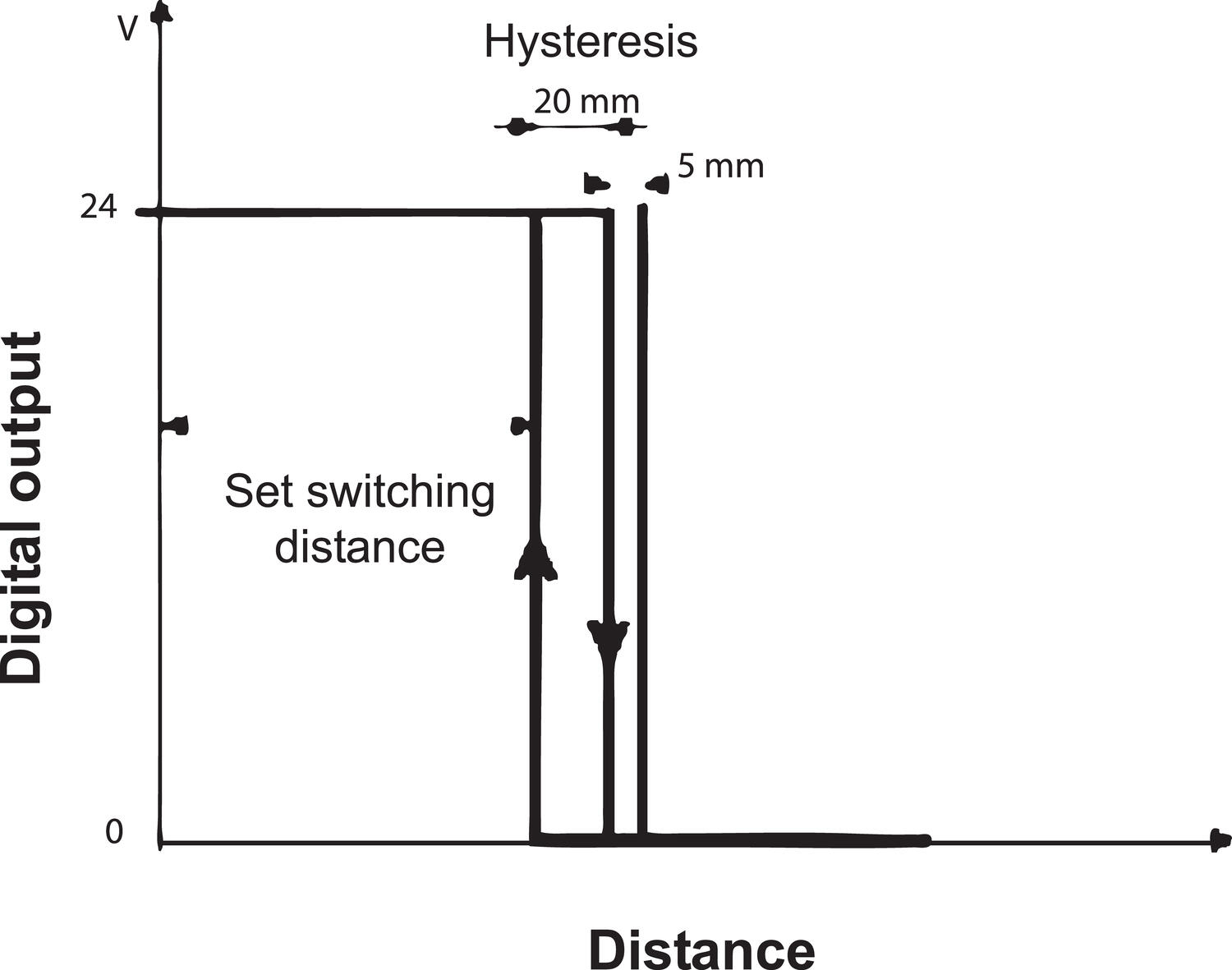

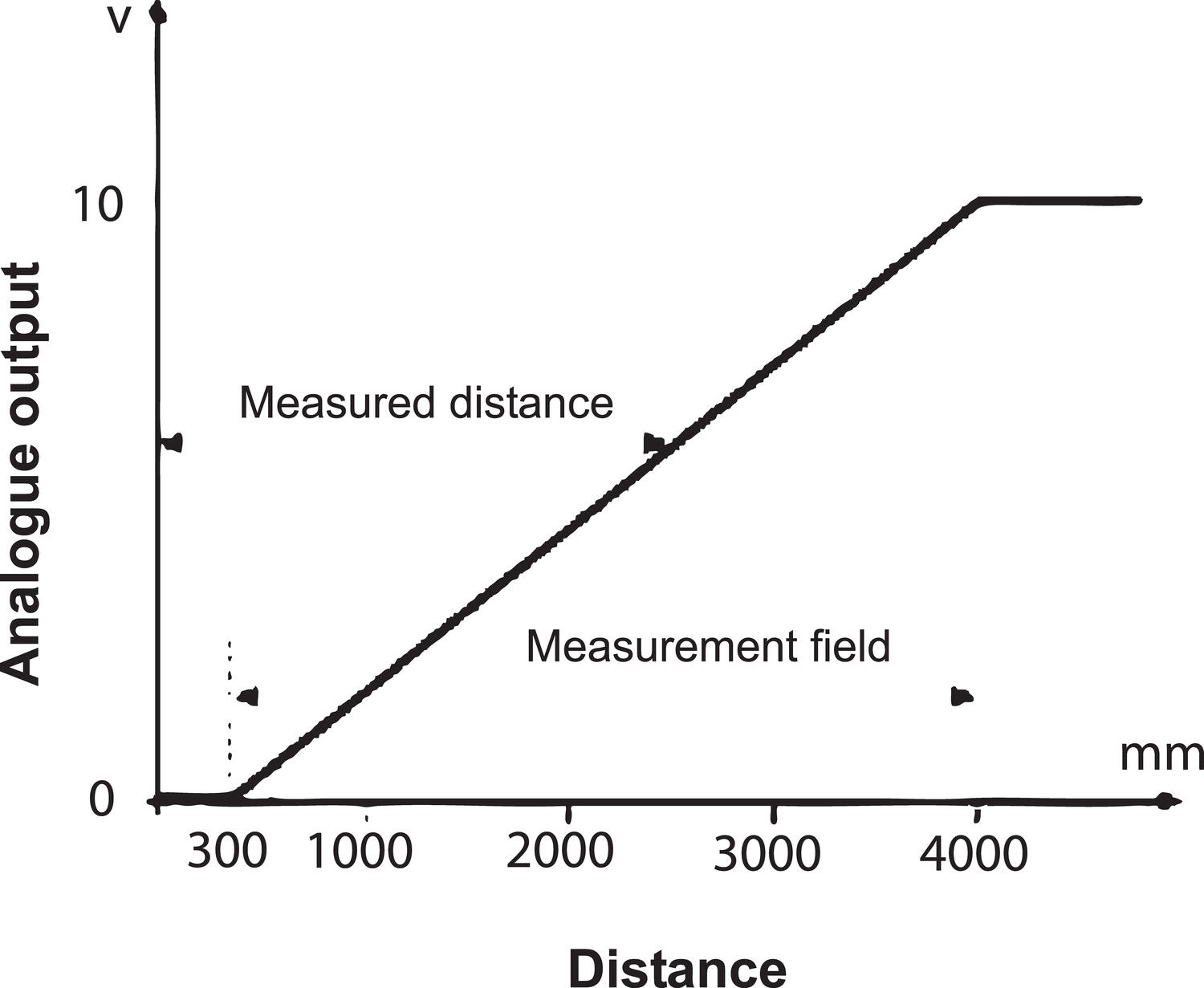

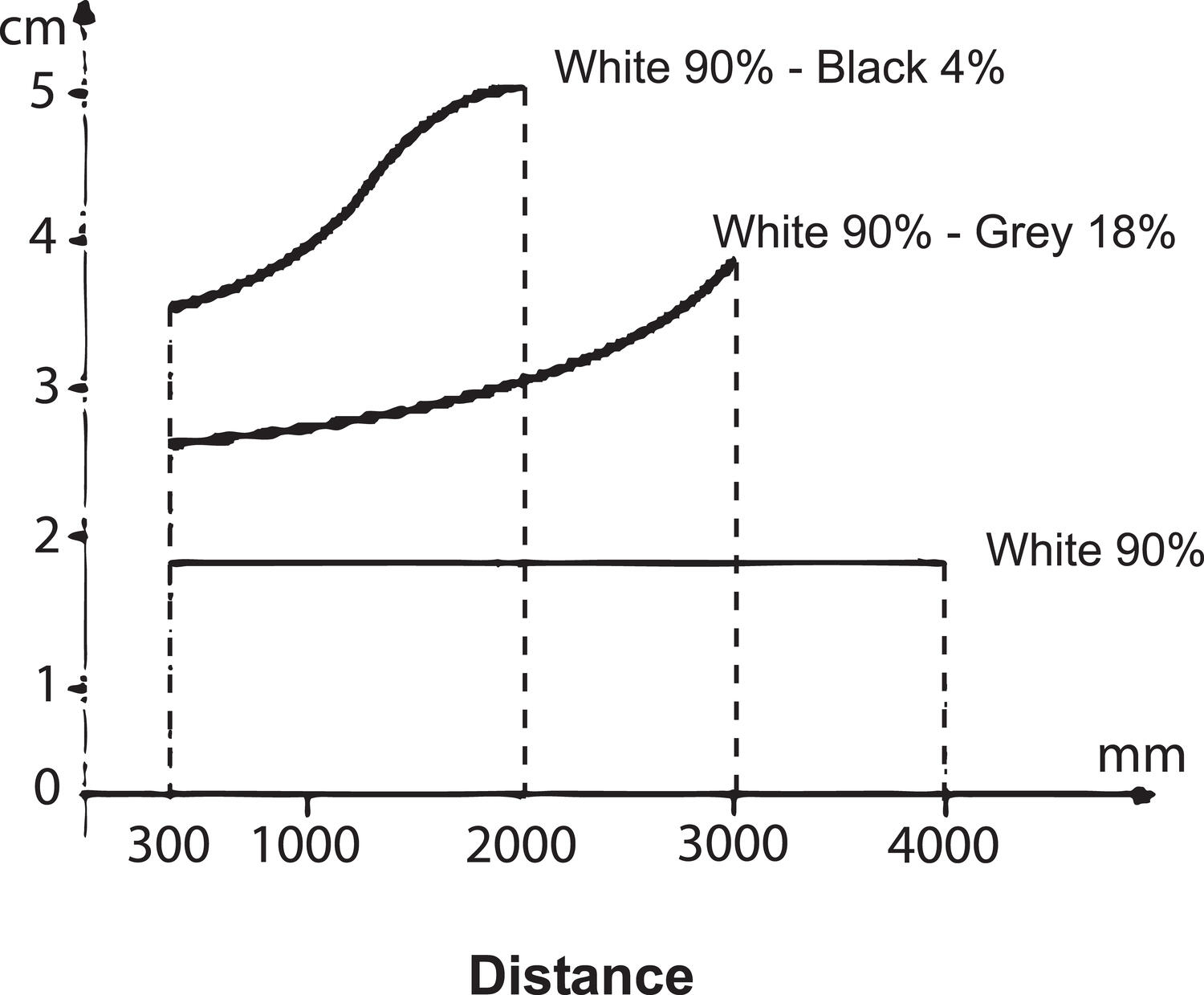

Analóg kimenet | Digitális kimenet | Fehér/fekete különbség |

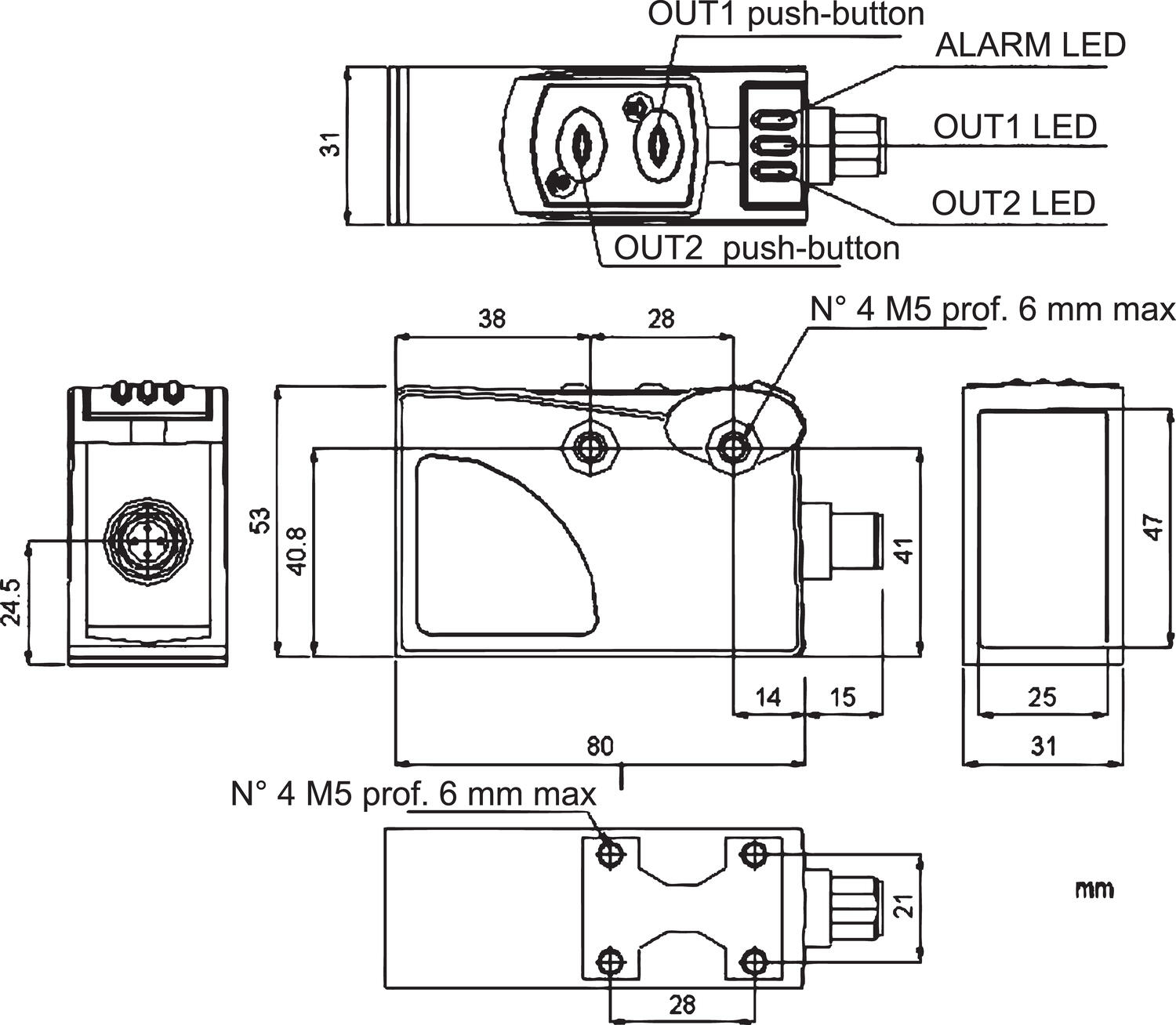

Méretek
|
Bekötés

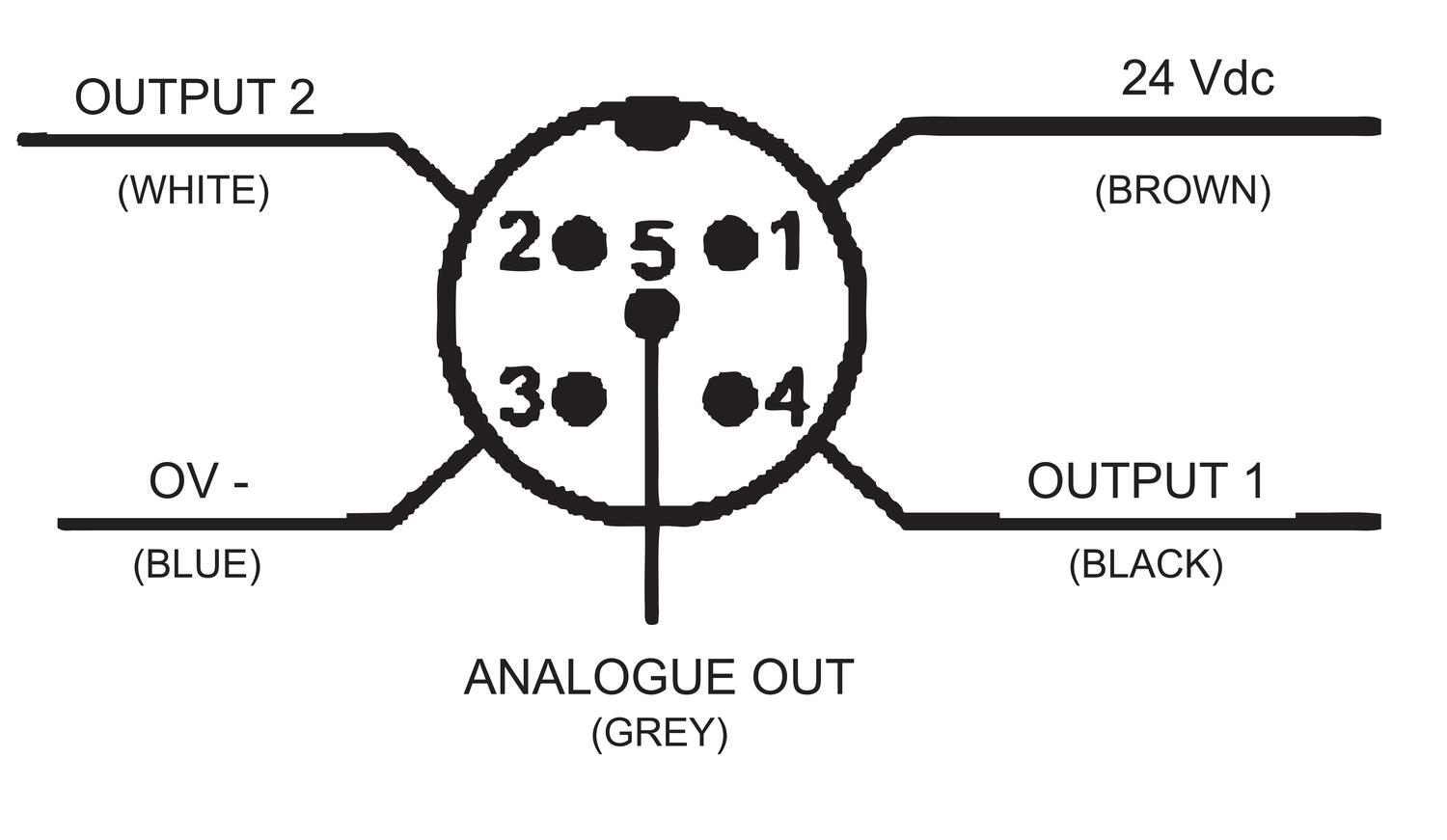

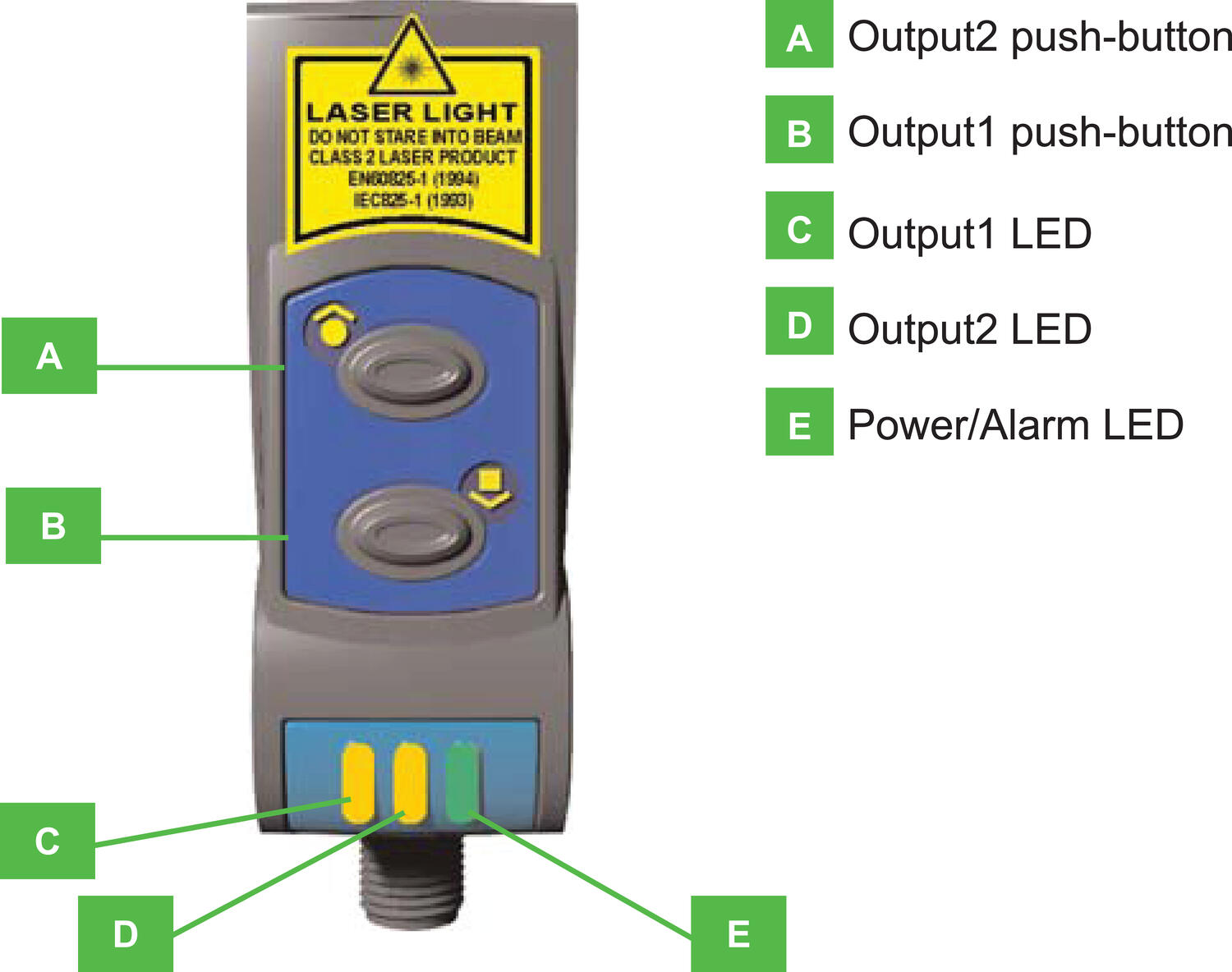

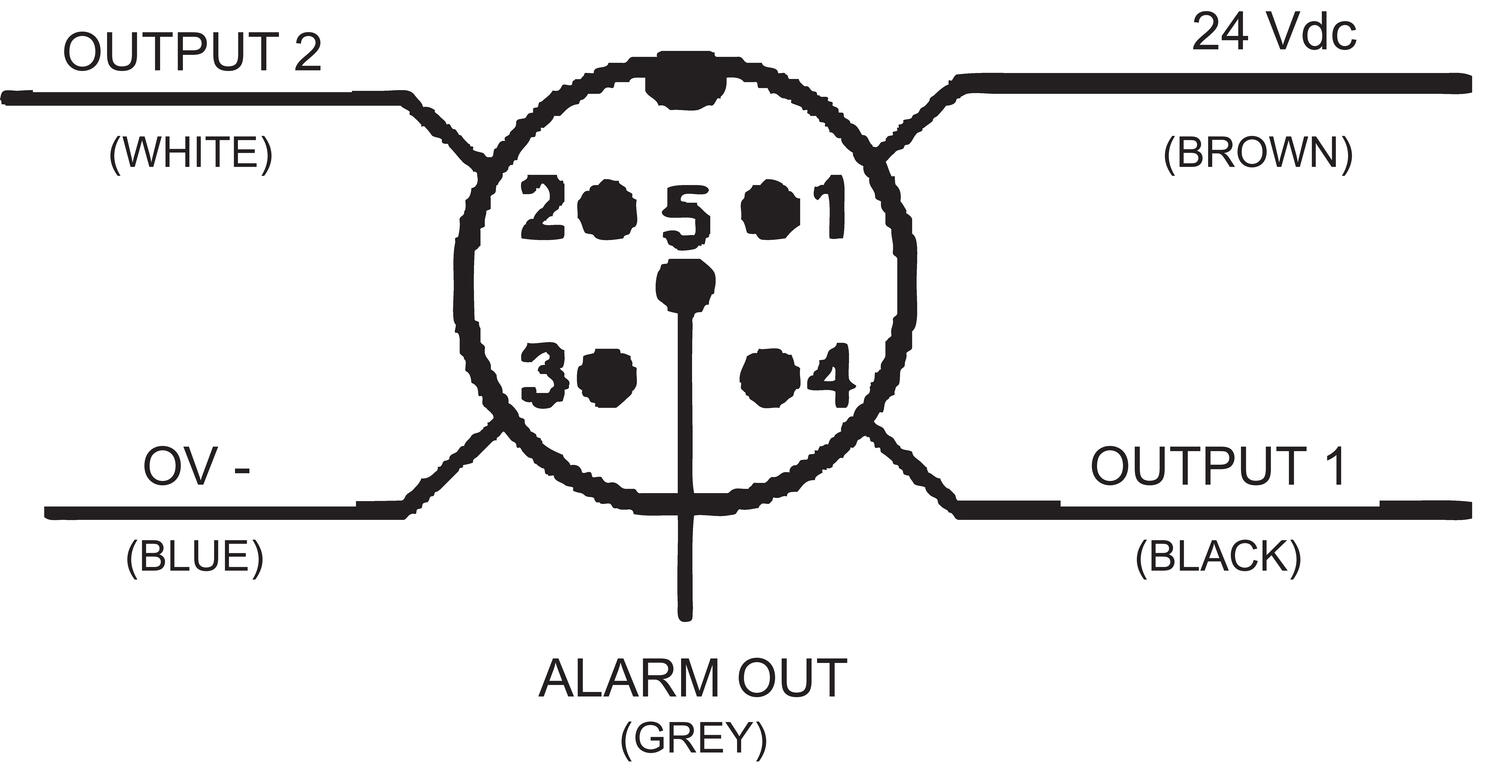

Bekötés Y | Bekötés M | Jelzések és beállítások |
|
|
|
Rendelési szám
Rendelési szám | Max. távolság | Analóg kim. | Riasztási kimenet | Kimenet |
S81-PL-5-M03-PPC | 4 m | nem | igen | 2 PNP |
S81-PL-5-Y03-PPV | 4 m | igen | nem | 2 PNP |
S81-PL-5-Y03-PPVK | 4 m | igen, bővíthető | nem | 2 PNP |
Adatlap
Adatlap |
- Reakcióidő mérési technológia
- 2 PNP vagy NPN digitális kimenet
- Analóg verzió 0-10 V/DC
- 4m távolságik
Kiválasztott változat
Műszaki adatok
| Elektromos csatlakozás | M12, 5 pólusú csatlakozó |
|---|---|
| Fotocellás technológia | Távolságmérő lézer |
| Frekvencia | 80 Hz |
| IP-osztály | IP67 |
| Jóváhagyások | CE, UL |
| Kilépés | Alarm, 2xPNP |
| LED-kijelzés | Igen |
| Lencse anyaga | PMMA |
| Light type | Vörös lézer |
| Max. felvett teljesítmény | 0,12 A |
| Max. kimeneti áram | 0,1 A |
| Max. tárolási hőmérséklet | 70 °C |
|---|---|
| Max. távolság | 4000 mm |
| Max. üzemi hőmérséklet | 50 °C |
| Min. tárolási hőmérséklet | -20 °C |
| Min. távolság | 300 mm |
| Min. üzemi hőmérséklet | -10 °C |
| Reakcióidő | 5 ms |
| Tápfeszültség | 24 V DC |
| Test anyaga | ABS műanyag |
| Tömeg | 92 g |
