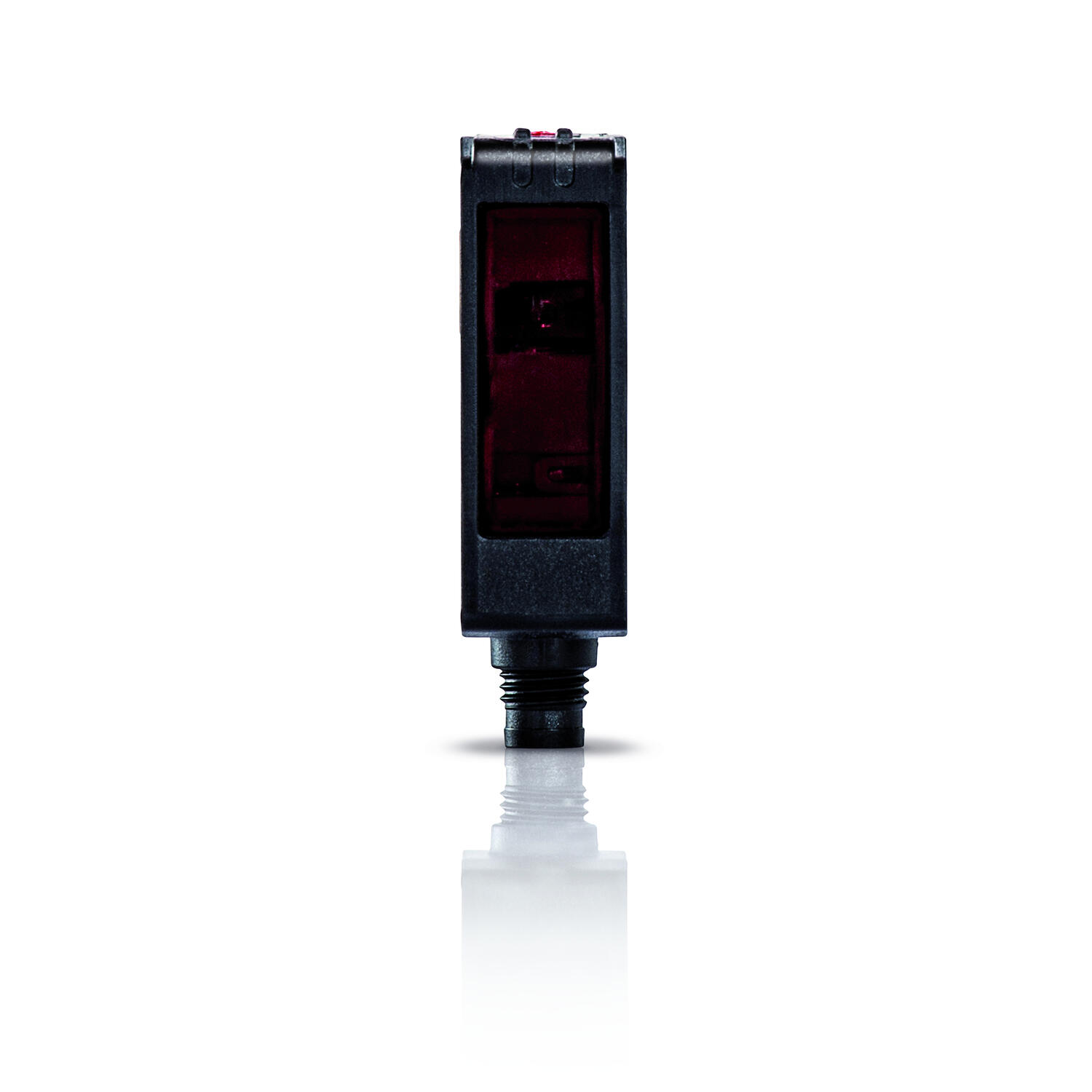

S8 - Miniatűr fotoelektromos szenzor

Miniatűr fotoszenzor

A Datalogic S8 sorozatú optikai érzékelői olyan kiváló észlelési teljesítményre képesek, amely általában csak a nagyobb méretű és drágább érzékelőkre jellemző.
Rendelkezésre állnak koaxiális lencsékkel vagy háttérkitakarással felszerelt, polarizált fényű reflektorral szemben működő lézerek.
Alapmodellek a szokásos vörös LED-del: polarizált fényű reflektorral szemben működő, közvetlen érzékelésű, közvetlen érzékelésű háttérkitakarással, az átlátszó tárgyakhoz koaxiális lencsékkel felszerelt polarizált fényű reflektorral szemben.
A színjelölések felismeréséhez rendelkezésre áll egy optikai kontrasztérzékelő három különböző színű, vörös, zöld és kék LED-del, amelyekkel a legtöbb színkombináció kezelhető.

Bővebben

Kompakt méret (14 x 42 x 25mm)
M8 csatlakozó vagy M12 Pig-tail
Elérhező IP69K rozsdamentes acél kivitelben
LED vagy lézer kibocsátás
PNP vagy NPN kimenet

Kiválasztott változat

Mentés pdf formátumban

Műszaki adatok/Dokumentumok

Termékleírás

Kiegészítők és tartozékok

Kiválasztott változat

Műszaki adatok

Dimension (mm)	14 x 42 x 25
Elektromos csatlakozás	M8, 4 pólusú csatlakozó
Érzékenység beállítása	Nem
Fotocellás technológia	Áthaladásérzékelő emitter
Funkció	Sötétre kapcsol / Világosra kapcsol
IP-osztály	IP67
Jóváhagyások	CE, UL
LED-kijelzés	Igen
Lencse anyaga	PC, PMMA
Light type	Vörös LED
Max. felvett teljesítmény	0,015 A
Max. kimeneti áram	0,1 A

Max. tárolási hőmérséklet	70 °C
Max. távolság	25000 mm
Max. üzemi hőmérséklet	55 °C
Min. tárolási hőmérséklet	-20 °C
Min. távolság	0 mm
Min. üzemi hőmérséklet	-10 °C
Reakcióidő	0,5 ms
Tápfeszültség	12-30 V DC
Test anyaga	ABS műanyag
Type of light	LED
Tömeg	12 g

Letöltések

DS-S8_SERIES-ENA4_HR (1).pdf

Mérések és kapcsolatok

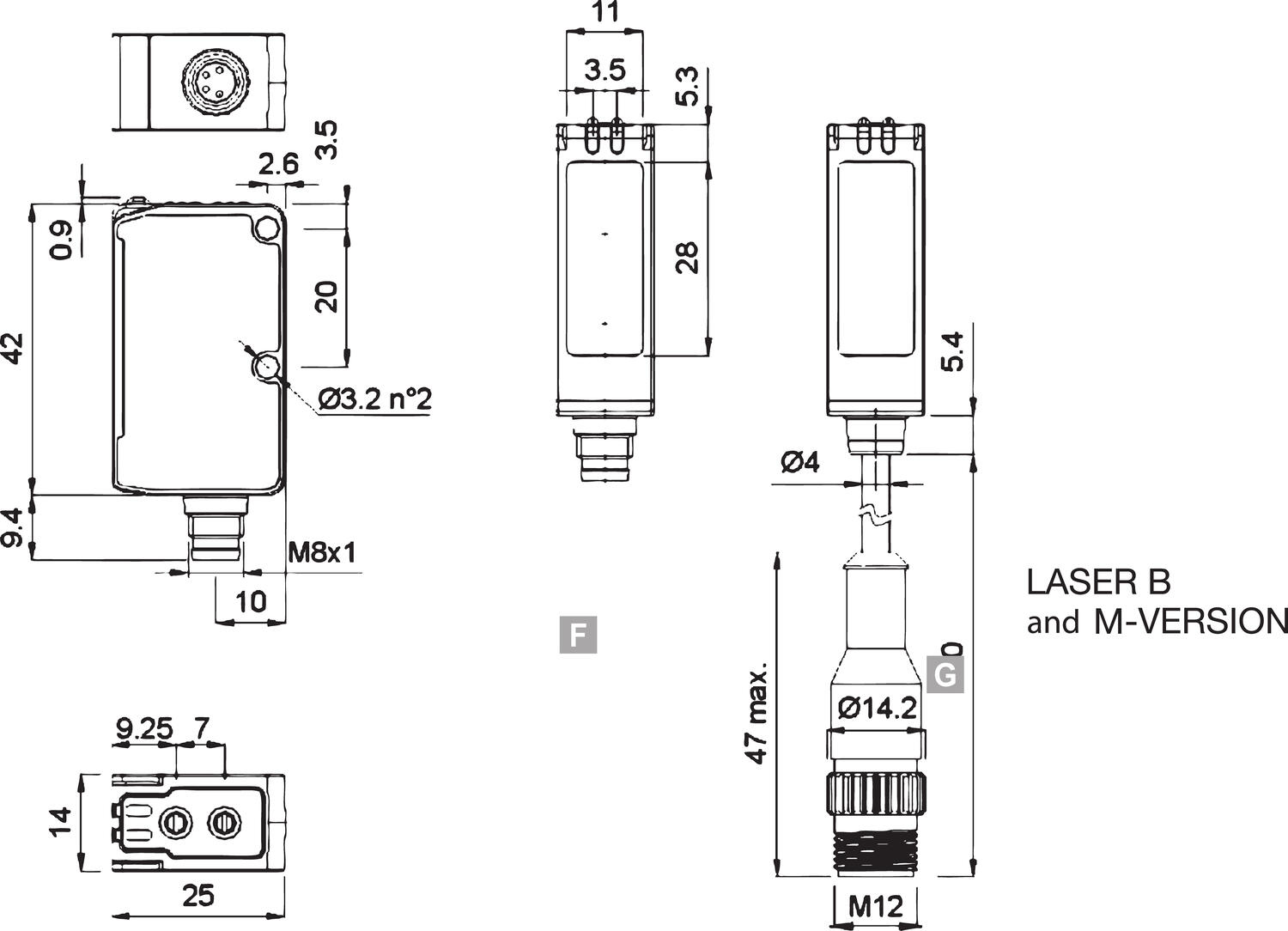

Műszaki illusztrációk

Termékleírás

Kiegészítők

Kapcsolódó termékek

Termékhírek

Tele Radio

A Tele Radio a biztonságos vezeték nélküli és rádiós távvezérlés szakértője. Fő tevékenységi területeik az ipari, ipari-, felvonó-, mobil-, ajtó-, kapu- és sorompó alkalmazások. Hidraulikus gépekhez is kínálnak távvezérlést.

Termékhírek

DATALOGIC S5N

Az S5N a Datalogic új generációs M18 szenzorcsaládja, amely már az innovatív Datalogic ASIC-al van felszerelve, valamint rendelkezik a korszerű IO- Link által elérhető intelligens funkciókkal is.

Termékhírek

SRF - RFID érintkezésmentes biztonsági érzékelő

A Smart Safety Sensor SRF a Bernstein intelligens biztonsági érzékelője amely fel van készítve az IPAR 4.0 szerint működő gyárak intelligens diagnosztikai rendszereihez is.

A digitális nyomásmérők előnyei

A pontos és megbízható nyomásméréshez fejlett műszerekre van szükség, amelyek egyszerűen kezelhetők és ellenállnak a kihívást jelentő környezeteknek. A WIKA digitális nyomásmérői modern technológiát ötvöznek olyan praktikus funkciókkal, mint a vezeték nélküli adatátvitel, az adatrögzítők és a nagy felbontású mérési értékek. Az alkalmazási területek az autóipartól és repüléstechnikától kezdve az orvostechnológián és energetikán át egészen a speciális kalibrálási feladatokig terjednek – így ezek a műszerek rugalmas és fenntartható megoldást kínálnak mindennapi monitorozáshoz is.

Termékhírek

Innovatív, egyedi megoldások a vasúti szektorban

A Trafag a világ egyik vezető beszállítója a nyomásérzékelés, szenzortechnológia és nyomáskapcsolók területén

Termékhírek

Átfogó biztonsági megoldások az SSP-től

Gondolkodott már valaha azon, hogyan optimalizálhatja a gyártóberendezései biztonságát és hatékonyságát? A német SSP ezen területen kíván innovatív biztonsági termékekkkel a segítségünkre lenni.

Változatok	Elektromos csatlakozás	Érzékenység beállítása	Érzékenység beállítása	Fotocellás technológia	Kilépés	LED-kijelzés	Light type	Max. felvett teljesítmény	Max. távolság	Min. távolság	Reakcióidő	Type of light	Tömeg
950801540 Áthaladásérzékelo emitter, M8 csatlakozó Cikkszám S8-PR-5-G00-XG Másolva	M8, 4 pólusú csatlakozó	Nem		Áthaladásérzékelő emitter			Vörös LED	0,015 A	25000 mm	0 mm	0,5 ms	LED	12 g
950801500 Áthaladásérzékelő vevő, PNP, M8 csatlakozó Cikkszám S8-PR-5-F01-PP Másolva	M8, 4 pólusú csatlakozó	Igen		Áthaladásérzékelő vevő	PNP		Vörös LED	0,02 A	25000 mm	0 mm	0,5 ms	LED	12 g
950801160 Polarizált prizmás fénysorompó, PNP, M8 csatlakozó Cikkszám S8-PR-5-B01-PP Másolva	M8, 4 pólusú csatlakozó	Igen		Polarizált fénysorompó	PNP		Vörös LED	0,03 A	5000 mm	100 mm	0,5 ms	LED	12 g
950801180 Polarizált prizmás fénysorompó, PNP, M12 huzalkivezetés Cikkszám S8-PR-3-B01-PP Másolva	M12, 4 pólusú csatlakozó, huzalkivezetéssel	Igen	Potenciométer	Polarizált fénysorompó	PNP	Sárga LED jelzi a kimenetet, zöld LED jelzi a megfelelő érzékelést	Vörös LED	0,03 A	5000 mm	100 mm	0,5 ms	LED	50 g
950801000 Polarizált prizmás fénys., lézer, PNP, M8 csatlakozó Cikkszám S8-PH-5-B51-PP Másolva	M8, 4 pólusú csatlakozó	Igen		Polarizált fénysorompó	PNP		Vörös lézer	0,03 A	10000 mm	0 mm	0,05 ms	Lézer	12 g
950801080 Polarizált prizmás fénys., lézer, PNP, M12 huzalkivezetés Cikkszám S8-PH-3-B51-PP Másolva	M12, 4 pólusú csatlakozó, huzalkivezetéssel	Igen	Potenciométer	Polarizált fénysorompó	PNP	Sárga LED jelzi a kimenetet, zöld LED jelzi a megfelelő érzékelést	Vörös lézer	0,03 A	10000 mm	0 mm	0,05 ms	Lézer	50 g
950801280 Prizmás fénysorompó átlátszó anyagokhoz, PNP, M8 csatlakozó Cikkszám S8-PR-5-T53-PP Másolva	M8, 4 pólusú csatlakozó	Igen	Teach In	Fénysorompó átlátszó anyagokhoz	PNP	Sárga LED jelzi a kimenetet, zöld LED jelzi a megfelelő érzékelést	Vörös LED	0,03 A	2000 mm	0 mm	0,25 ms	LED	12 g
950801040 Prizmás fénysorompó átlátszó anyagokhoz, PNP, M8 csatlakozó Cikkszám S8-PR-5-T51-PP Másolva	M8, 4 pólusú csatlakozó	Igen		Fénysorompó átlátszó anyagokhoz	PNP		Vörös LED	0,03 A	800 mm	0 mm	0,25 ms	LED	12 g
950801120 Prizmás fénysorompó átlátszó anyagokhoz, PNP, M12 huzalkivezetés Cikkszám S8-PR-3-T51-PP Másolva	M12, 4 pólusú csatlakozó, huzalkivezetéssel	Igen		Fénysorompó átlátszó anyagokhoz	PNP		Vörös LED	0,03 A	800 mm	0 mm	0,25 ms	LED	50 g
950801240 Tárgyreflexiós közelségi, PNP, M8 csatlakozó Cikkszám S8-PR-5-C01-PP Másolva	M8, 4 pólusú csatlakozó	Igen		Tárgyreflexiós, közelségi	PNP		Vörös LED	0,03 A	500 mm	0 mm	0,5 ms	LED	12 g
950801250 Tárgyreflexiós közelségi, PNP, M12 huzalkivezetés Cikkszám S8-PR-3-C01-PP Másolva	M12, 4 pólusú csatlakozó, huzalkivezetéssel	Igen	Potenciométer	Tárgyreflexiós, közelségi	PNP	Sárga LED jelzi a kimenetet, zöld LED jelzi a megfelelő érzékelést	Vörös LED	0,03 A	500 mm	0 mm	0,5 ms	LED	50 g
950801200 Háttérkitakarás, PNP, M8 csatlakozó Cikkszám S8-PR-5-M01-PP Másolva	M8, 4 pólusú csatlakozó	Igen		Háttérkitakarás	PNP		Vörös LED	0,035 A	300 mm	50 mm	1 ms	LED	70 g
950801220 Háttérkitakarás, PNP, M12 huzalkivezetés Cikkszám S8-PR-3-M01-PP Másolva	M12, 4 pólusú csatlakozó, huzalkivezetéssel	Igen	Potenciométer	Háttérkitakarás	PNP	Sárga LED jelzi a kimenetet, zöld LED jelzi a megfelelő érzékelést	Vörös LED	0,035 A	300 mm	50 mm	1 ms	LED	50 g
950801020 Háttérkitakarás, lézer, PNP, M8 csatlakozó Cikkszám S8-PH-5-M01-PP Másolva	M8, 4 pólusú csatlakozó	Igen		Háttérkitakarás	PNP		Vörös lézer	0,035 A	200 mm	20 mm	0,1 ms	Lézer	70 g
950801100 Háttérkitakarás, lézer, PNP, M12 huzalkivezetés Cikkszám S8-PH-3-M01-PP Másolva	M12, 4 pólusú csatlakozó, huzalkivezetéssel	Igen	Potenciométer	Háttérkitakarás	PNP	Sárga LED jelzi a kimenetet, zöld LED jelzi a megfelelő érzékelést	Vörös lézer	0,035 A	200 mm	20 mm	0,1 ms	Lézer	70 g
950801381 Átlátszó tárgyak érzékelése, közelségi, PNP, M8 csatlakozó Cikkszám S8-PH-5-M53-PP Másolva	M8, 4 pólusú csatlakozó	Igen	Potenciométer + Teach In	Háttérkitakarás átlátszó anyagokhoz	PNP	Sárga LED jelzi a kimenetet, zöld LED jelzi a megfelelő érzékelést	Vörös lézer	0,03 A	300 mm	50 mm	1 ms	Lézer	70 g
950801610 Lumineszcenciaérzékelo, PNP, M8 csatlakozó Cikkszám S8-PR-5-U03-PP Másolva	M8, 4 pólusú csatlakozó	Nem		Lumineszcencia	PNP		UV LED	0,03 A	30 mm	10 mm	1 ms	LED	12 g
950801060 Szín-kontraszt, PNP, M8 csatlakozó Cikkszám S8-PR-5-W03-PP Másolva	M8, 4 pólusú csatlakozó	Nem		Kontraszt	PNP		Vörös LED, Kék LED, Zöld LED	0,03 A	10 mm	0 mm	0,05 ms	LED	12 g
950801140 Szín-kontraszt, PNP, M12 huzalkivezetés Cikkszám S8-PR-3-W03-PP Másolva	M12, 4 pólusú csatlakozó, huzalkivezetéssel	Nem	Teach In	Kontraszt	PNP	Sárga LED jelzi a kimenetet, zöld LED jelzi a megfelelő érzékelést	Vörös LED, Kék LED, Zöld LED	0,03 A	10 mm	0 mm	0,05 ms	LED	50 g
950801150 Kontrasztérzékelo, NPN, M12 huzalkivezetés Cikkszám S8-PR-3-W03-NN Másolva	M12, 4 pólusú csatlakozó, huzalkivezetéssel	Nem		Kontraszt	NPN		Vörös LED, Kék LED, Zöld LED	0,03 A	10 mm	0 mm	0,05 ms	LED	50 g
950801210 Háttérkitakarás, NPN, M8 csatlakozó Cikkszám S8-PR-5-M01-NN Másolva	M8, 4 pólusú csatlakozó	Igen		Háttérkitakarás	NPN		Vörös LED	0,035 A	300 mm	50 mm	1 ms	LED	70 g
950801070 Szín-kontraszt, NPN, M8 csatlakozó Cikkszám S8-PR-5-W03-NN Másolva	M8, 4 pólusú csatlakozó	Nem		Kontraszt	NPN		Vörös LED, Kék LED, Zöld LED	0,03 A	10 mm	0 mm	0,05 ms	LED	12 g
950801050 Prizmás fénysorompó átlátszó anyagokhoz, NPN, M8 csatlakozó Cikkszám S8-PR-5-T51-NN Másolva	M8, 4 pólusú csatlakozó	Igen		Fénysorompó átlátszó anyagokhoz	NPN		Vörös LED	0,03 A	800 mm	0 mm	0,25 ms	LED	12 g
950801130 Prizmás fénysorompó átlátszó anyagokhoz, NPN, M12 huzalkivezetés Cikkszám S8-PR-3-T51-NN Másolva	M12, 4 pólusú csatlakozó, huzalkivezetéssel	Igen		Fénysorompó átlátszó anyagokhoz	NPN		Vörös LED	0,03 A	800 mm	0 mm	0,25 ms	LED	50 g
950801170 Polarizált prizmás fénysorompó, NPN, M8 csatlakozó Cikkszám S8-PR-5-B01-NN Másolva	M8, 4 pólusú csatlakozó	Igen		Polarizált fénysorompó	NPN		Vörös LED	0,03 A	5000 mm	100 mm	0,5 ms	LED	12 g
950801190 Polarizált prizmás fénysorompó, NPN, M12 huzalkivezetés Cikkszám S8-PR-3-B01-NN Másolva	M12, 4 pólusú csatlakozó, huzalkivezetéssel	Igen		Polarizált fénysorompó	NPN		Vörös LED	0,03 A	5000 mm	100 mm	0,5 ms	LED	50 g
950801230 Háttérkitakarás, NPN, M12 huzalkivezetés Cikkszám S8-PR-3-M01-NN Másolva	M12, 4 pólusú csatlakozó, huzalkivezetéssel	Igen		Háttérkitakarás	NPN		Vörös LED	0,035 A	300 mm	50 mm	1 ms	LED	70 g
950801260 Tárgyreflexiós közelségi, NPN, M8 csatlakozó Cikkszám S8-PR-5-C01-NN Másolva	M8, 4 pólusú csatlakozó	Igen		Tárgyreflexiós, közelségi	NPN		Vörös LED	0,03 A	500 mm	0 mm	0,5 ms	LED	12 g
950801270 Tárgyreflexiós közelségi, NPN, M12 huzalkivezetés Cikkszám S8-PR-3-C01-NN Másolva	M12, 4 pólusú csatlakozó, huzalkivezetéssel	Igen		Tárgyreflexiós, közelségi	NPN		Vörös LED	0,03 A	500 mm	0 mm	0,5 ms	LED	50 g
950801290 Prizmás fénysorompó átlátszó anyagokhoz, NPN, M8 csatlakozó Cikkszám S8-PR-5-T53-NN Másolva	M8, 4 pólusú csatlakozó	Igen		Fénysorompó átlátszó anyagokhoz	NPN		Vörös LED	0,03 A	2000 mm	0 mm	0,25 ms	LED	12 g
950801510 Áthaladásérzékelo vevo, NPN, M8 csatlakozó Cikkszám S8-PR-5-F01-NN Másolva	M8, 4 pólusú csatlakozó	Igen		Áthaladásérzékelő vevő	NPN		Vörös LED	0,02 A	25000 mm	0 mm	0,5 ms	LED	12 g
950801530 Áthaladásérzékelo vevo, NPN, M12 huzalkivezetés Cikkszám S8-PR-3-F01-NN Másolva	M12, 4 pólusú csatlakozó, huzalkivezetéssel	Igen		Áthaladásérzékelő vevő	NPN		Vörös LED	0,02 A	25000 mm	0 mm	0,5 ms	LED	50 g
950801620 Lumineszcenciaérzékelo, NPN, M8 csatlakozó Cikkszám S8-PR-5-U03-NN Másolva	M8, 4 pólusú csatlakozó	Nem		Lumineszcencia	NPN		UV LED	0,03 A	30 mm	10 mm	1 ms	LED	12 g
950801660 Kontrasztérzékelo, NPN, M8 csatlakozó Cikkszám S8-PR-5-W13-NN Másolva	M8, 4 pólusú csatlakozó	Nem		Kontraszt	NPN		Vörös LED, Kék LED, Zöld LED	0,03 A	10 mm	0 mm	0,05 ms	LED	12 g
950801700 Kontrasztérzékelo, NPN, M12 huzalkivezetés Cikkszám S8-PR-3-W13-NN Másolva	M12, 4 pólusú csatlakozó, huzalkivezetéssel	Nem		Kontraszt	NPN		Vörös LED, Kék LED, Zöld LED	0,03 A	10 mm	0 mm	0,05 ms	LED	50 g
950801720 Lumineszcenciaérzékelo, NPN, M12 huzalkivezetés Cikkszám S8-PR-3-U03-NN Másolva	M12, 4 pólusú csatlakozó, huzalkivezetéssel	Nem		Lumineszcencia	NPN		Vörös LED	0,03 A	30 mm	10 mm	1 ms	LED	50 g
