Datalogic - VSM Vision megfigyelő érzékelő
Kamera érzékelő monitor
A VSM az összes DataVS2 modellel kompatibilis külső monitor. A készülék az érzékelő által végrehajtott ellenőrzésekkel kapcsolatos képeket, eredményeket és statisztikákat jeleníti meg. A monitoron ezenkívül a paraméterek finombeállítása is elvégezhető.
A monitorral végrehajtható az érzékelőben vagy a VSM-egységben tárolt formulák cseréje is. Memóriájában 20 formula tárolható.
A monitorhoz helyi hálózaton (LAN) csatlakozva több érzékelő is elérhető ugyanazzal a monitorral.

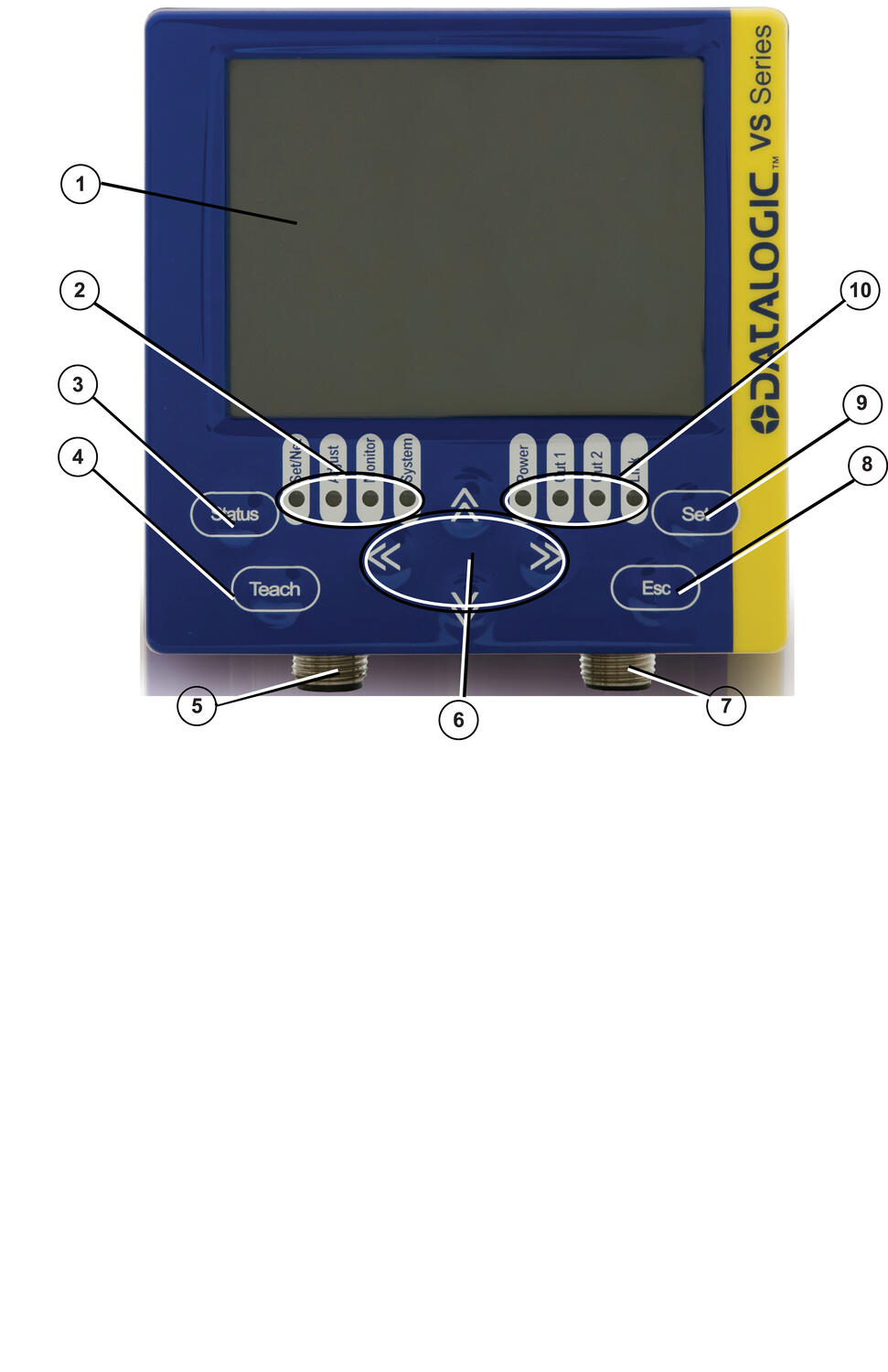

Kivitel
| |
1. Monitor 3,5" méretű, 320 x 240 képpontos színes LCD-kijelzővel | 6. Nyílgombok |
2. Állapotjelző LED | 7. M12 csatlakozó Ethernethez |
3. STATUS (állapot) gomb | 8. Esc gomb |
4. TEACH (betanítás) gomb | 9. SET (beállítás) gomb |
5. M12 csatlakozó a tápforráshoz | 10. Tápforrás, Kimenetek, Ethernet LED |
Megjelenítés
Kijelzési mező
Megjelenítési mód | Példa | Engedélyezés | Megnevezés |
Alap |
|

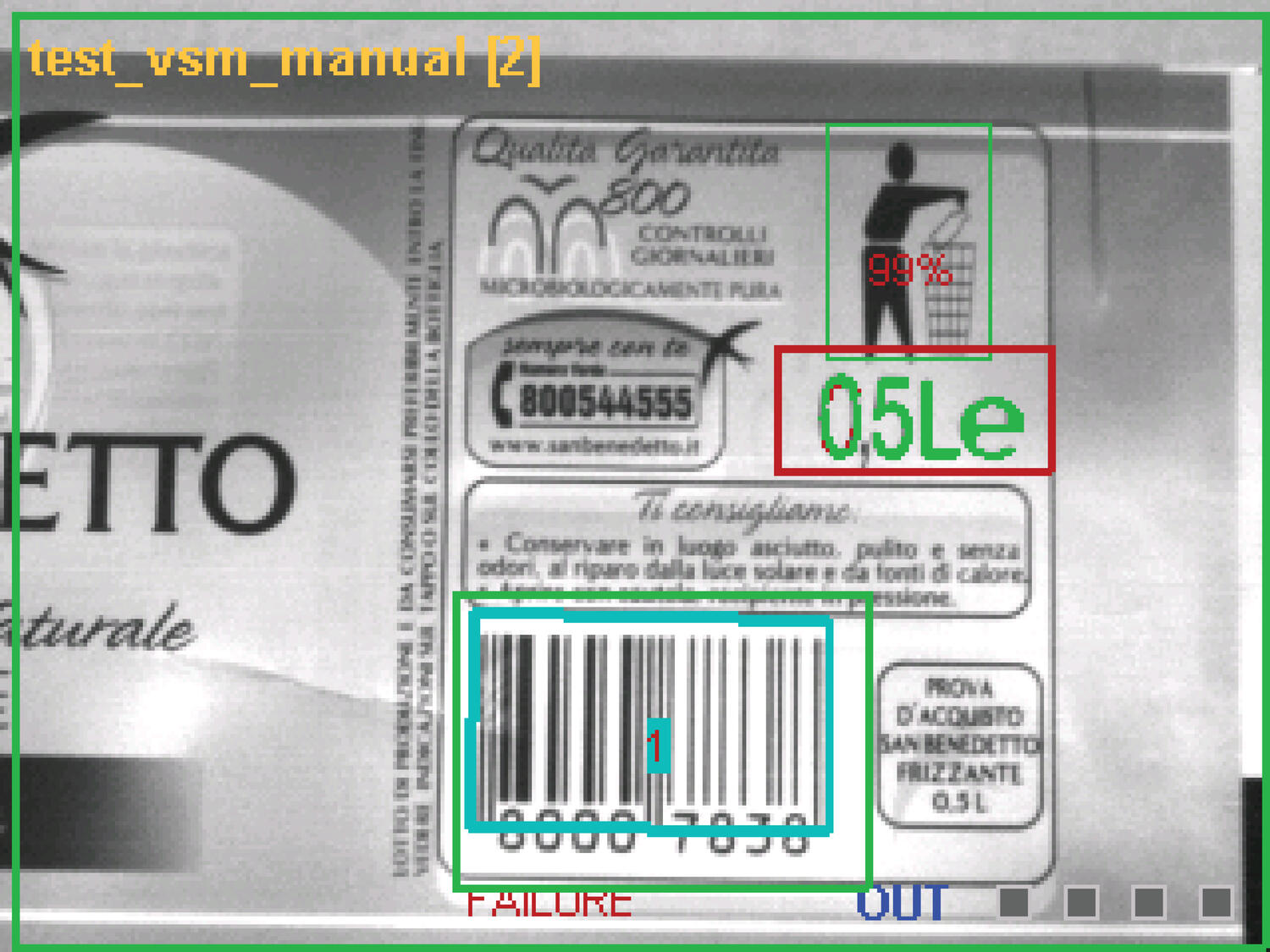

| A monitor a vizuális érzékelő képét mutatja teljes képernyős nézetben. Az alábbi információk láthatók rajta: |
Eszköz eredménye |

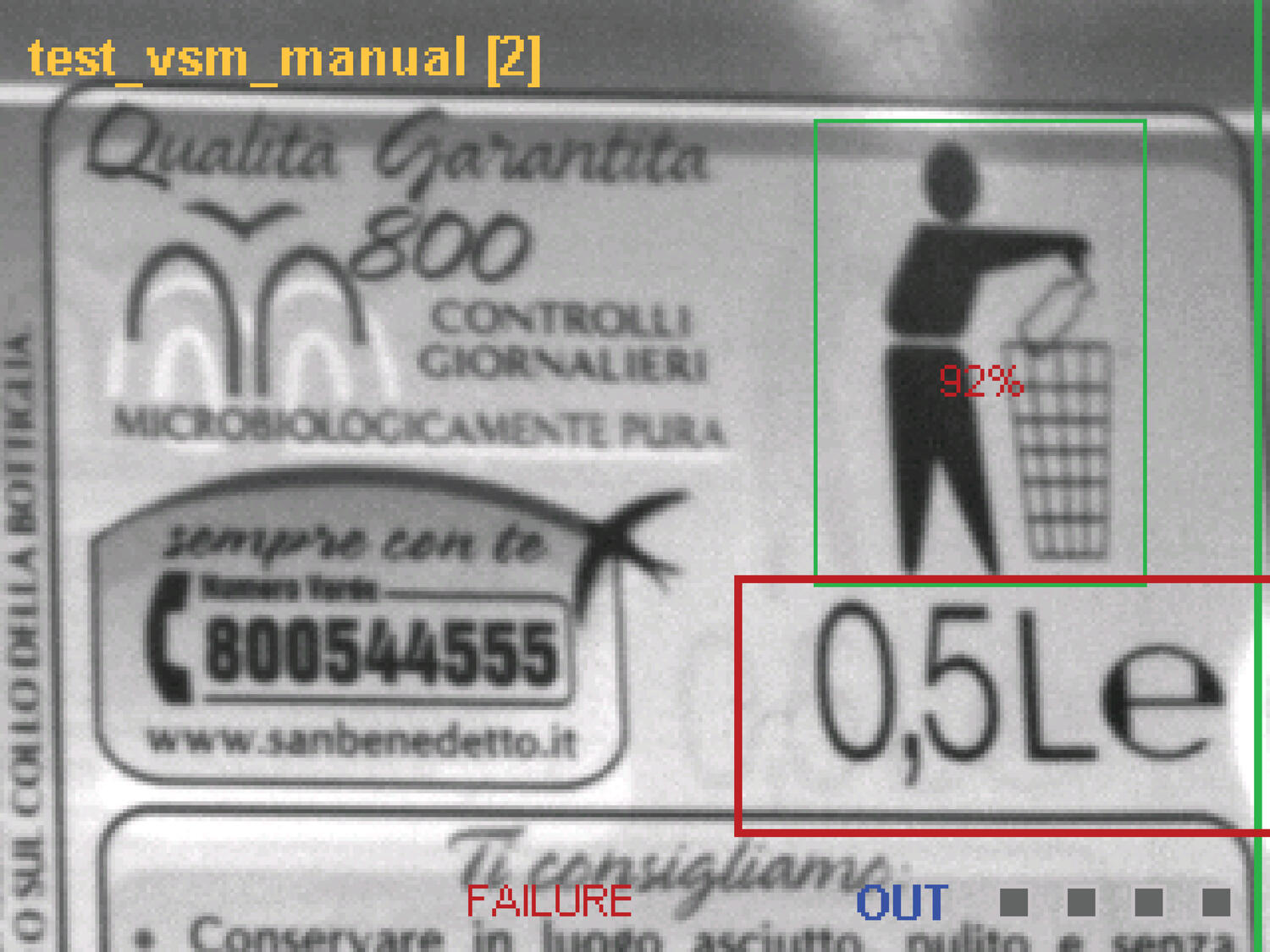

| LE | Ebben a megjelenítési módban egy eszköz eredménye látható az aktuális képen. |
Feltételes megjelenítés |
| ESC GOMB | Ebben a megjelenítési módban csak azok a képek láthatók, amelyeket a DataVS2 GUI érzékelővel végzett ellenőrzés konfigurációjában határoztak meg. |

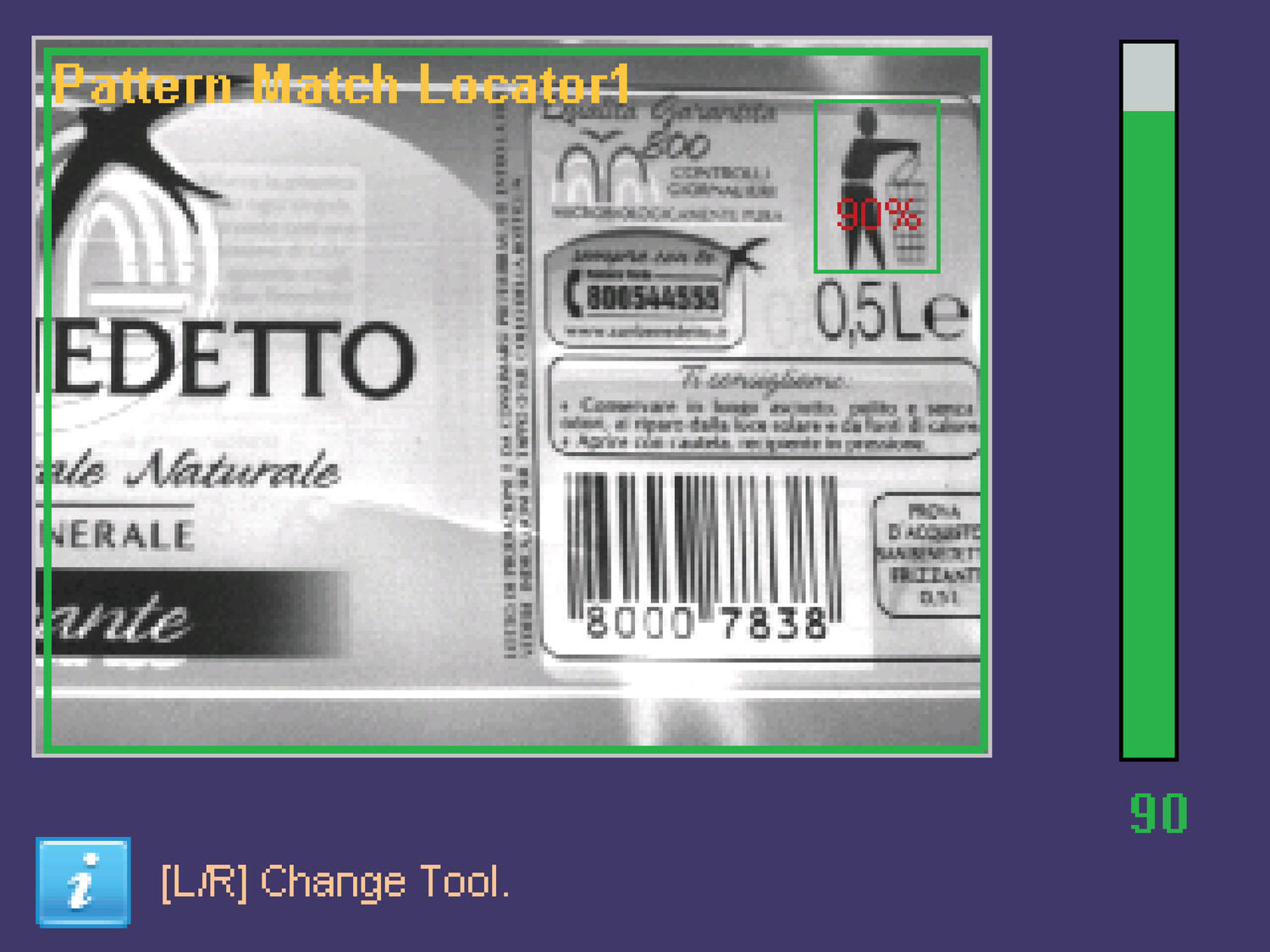

Nagyítás megjelenítési mód |
| FEL | Az érzékelő képe 200%-os nagyításban látható a monitoron. |

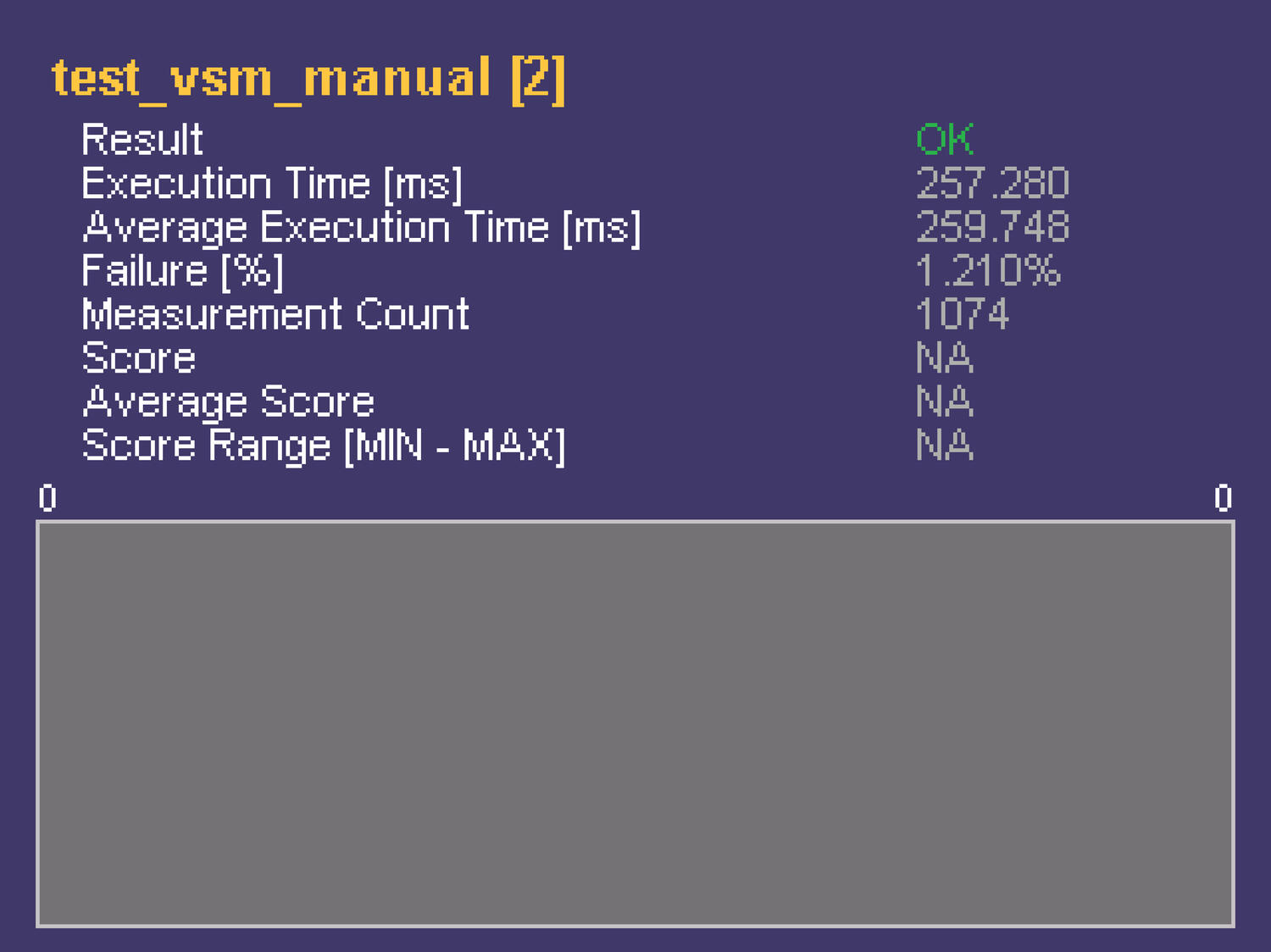

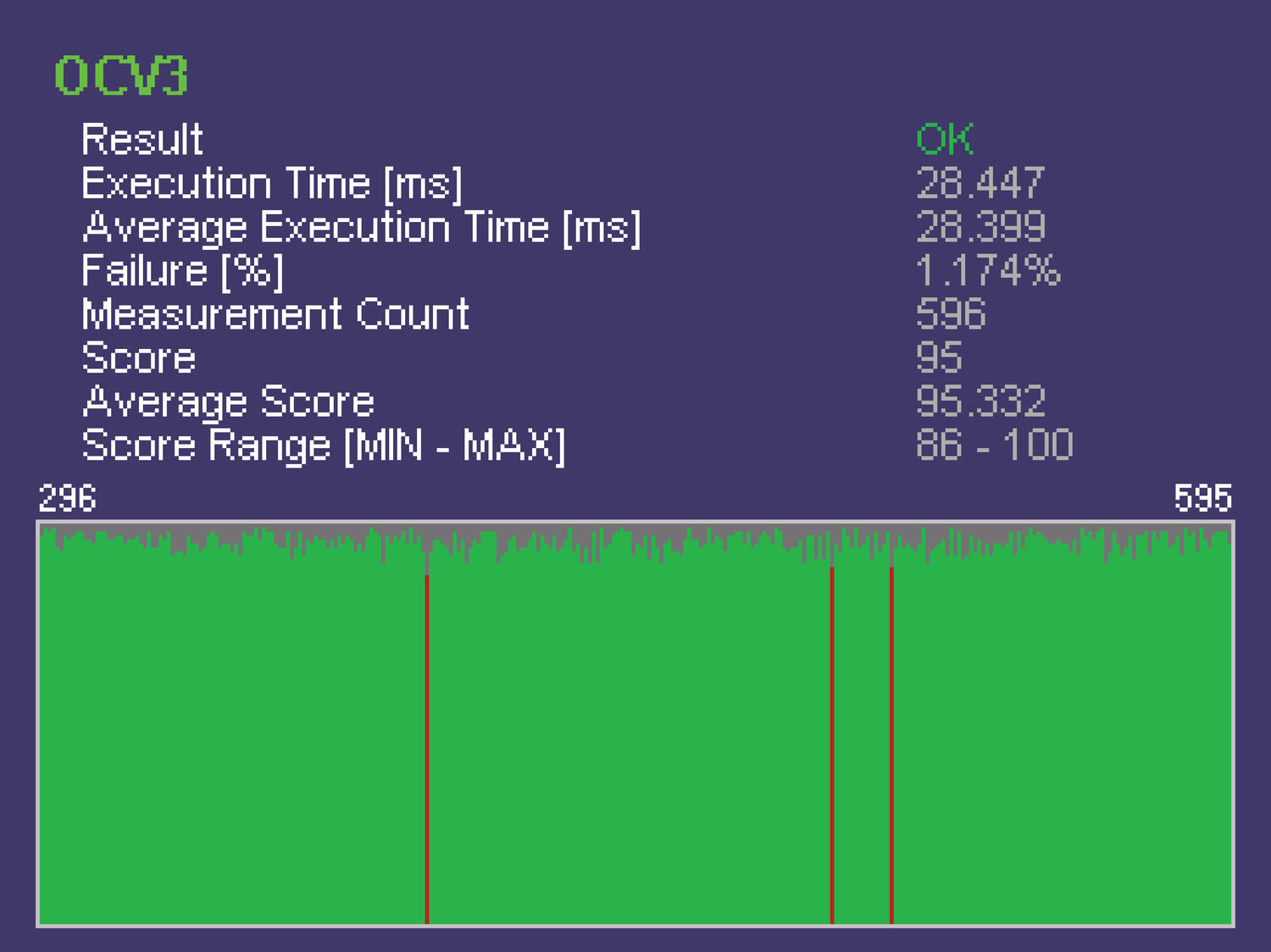

Statisztikák |
| SET GOMB | Az ellenőrzések monitoron megjelenített eredményeinek statisztikája: |
|
Méretek
|
Bekötés
|
|
M12, 4 pólusú belső (tápfeszültség) | M12, 4 pólusú, D jelű belső (Ethernet) |
1. tű: +24 V egyenáram | 1. tű: Ethernet RX+ |
2. tű: Nem használt | 2. tű: Ethernet TX+ |
3. tű: 0 V | 3. tű: Ethernet RX- |
4. tű: Nem használt | 4. tű: Ethernet TX- |
|
|

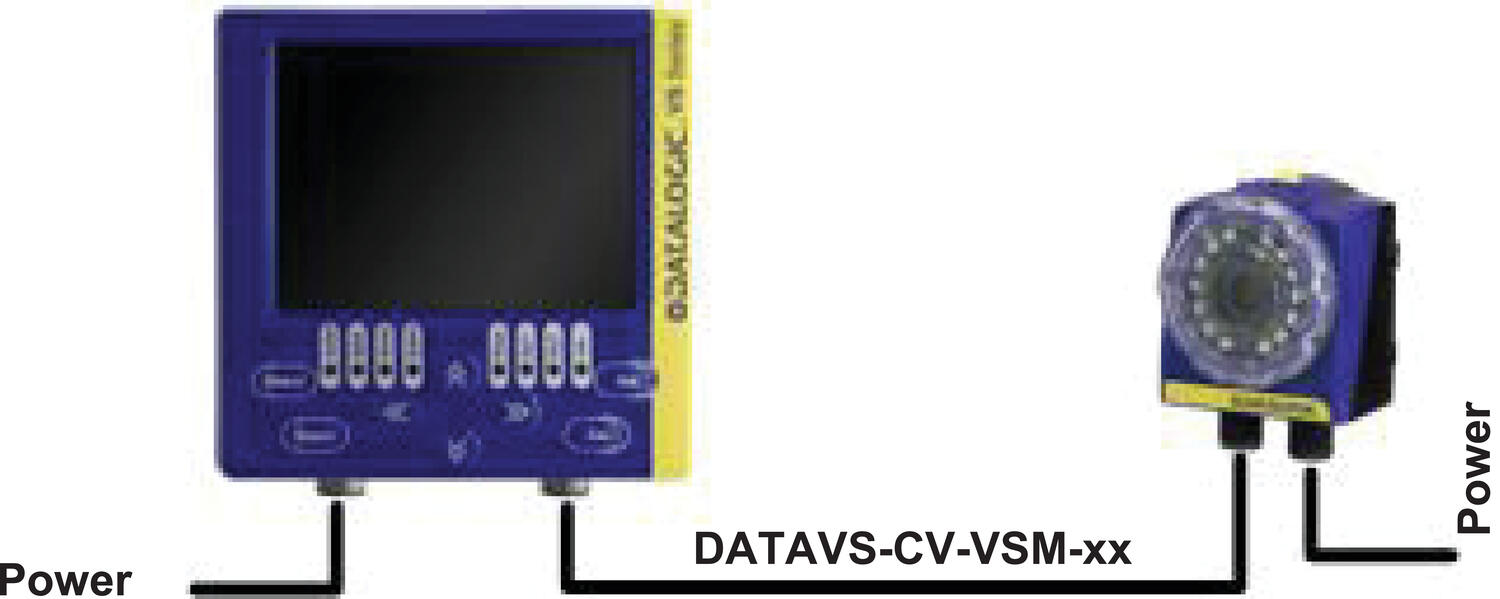

Ponttól pontig kapcsolat |
|
|

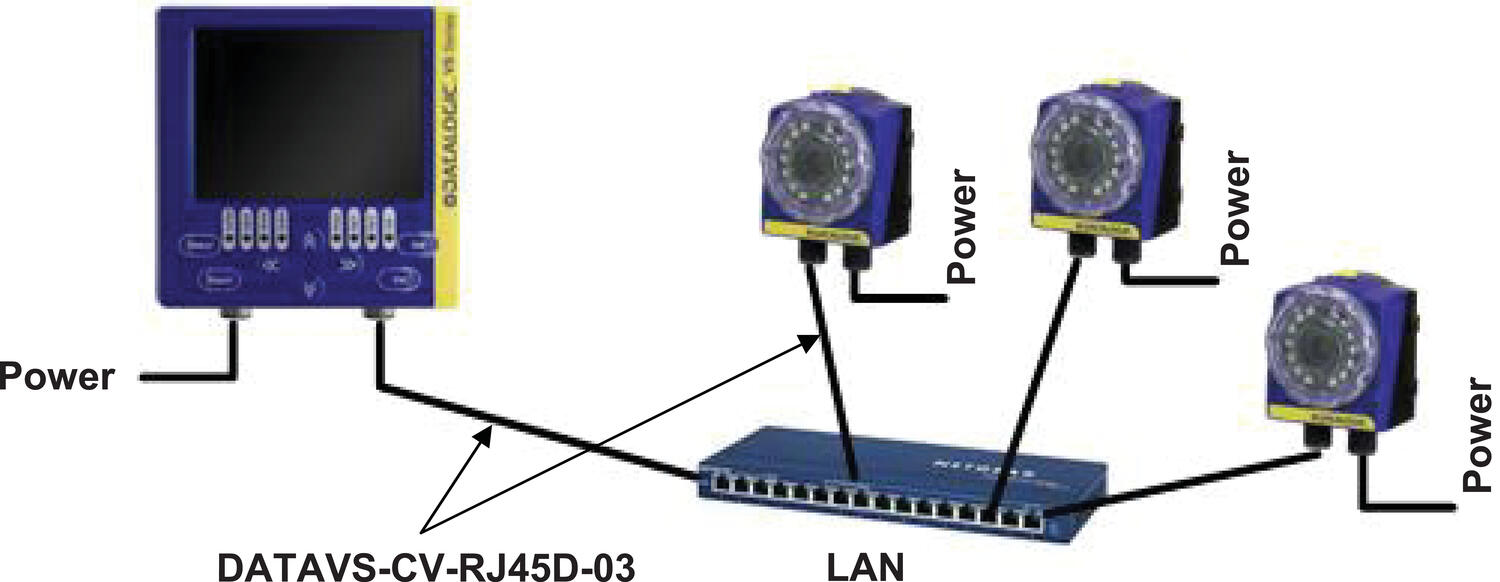

LAN-kapcsolat |
|
Letöltés
Kezelési kézikönyvek
| ||
Megnevezés | Fájlformátum |
|
Rövid kézikönyv | ||
Kezelési kézikönyv | ||
- Kompatibilis minden DataVS2 modellel
- Monitor 3.5 ̋ LCD színes kijelzpvel
- 8 nyomógombos interfész, 8 LED-es
- Képek, eredmények és statisztikák megjelenítése
Kiválasztott változat
Műszaki adatok
| Elektromos csatlakozás | M12, 4 pólusú csatlakozó |
|---|---|
| Feszültségingadozás | 2,4 Vpp max. |
| Feszültségtűrés | 10% |
| IP-osztály | IP20 |
| Jelzés | 8 LED, 3,5” LCD színes kijelző |
| Max. felvett teljesítmény | 0,15 A |
| Max. feszültség, DC | 24 V |
| Max. üzemi hőmérséklet | 55 °C |
| Min. feszültség, DC | 24 V |
| Min. üzemi hőmérséklet | -10 °C |
| Védőanyag | ABS műanyag |
