Datalogic - Vision Érzékelő DATAVS2 OBJ
A DataVS2 sorozatú vizuális érzékelők rugalmas megoldásokkal szolgálják a gépek védelmét.

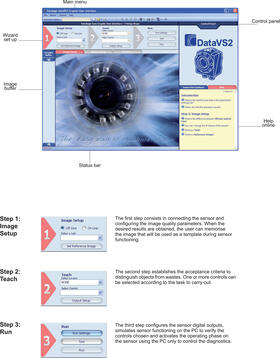

Az érzékelő optikával, vörös LED-világítással és elektronikával kompletten fel van szerelve. Az érzékelő paraméterei – Ethernet-kapcsolaton keresztül – PC-n állíthatók be. Az érzékelőhöz mellékelt szoftver lépésről lépésre végigvezeti a felhasználót a paraméterbeállítás folyamatán. A DataVS2 négy különböző verziókban kapható különböző vezérlőeszközökkel.
Tárgyfelismerés (Object Recognition, OBJ) – Ez az alapmodell, amely az alkatrészeket egy megadott képpel hasonlítja összes. 7 különböző vezérlőeszközzel dolgozik.
Vezérlőeszköz
Tárgyfelismerés
A hét különböző vezérlés a legtöbb alkalmazást „lefedi”. | |||
Vezérlés | Funkció | Alkalmazások | Kép |
Alak-összehasonlítás | Egy mintát keres egy |
|
|
Alak-összehasonlítás | Alakok ellenőrzése |
|
|
Helyzet | Tárgy határhelyzetének |
|
|
Szélesség | Tárgy szélességének mérése |
|
|
Számlálás | Egyenes mentén elhelyezkedő |
|
|
Kontraszt | kontraszt számolása |
|
|
Fényesség | fényerő számolása |
|
|
Kijelzési mező
Kijelzési mező
Munkatávolság (mm) | Kijelzési mező (szélesség x magasság), mm | |||
DATAVS2-16-DE-xxx | DATAVS2-12-DE-xxx | DATAVS2-08-DE-xxx | DATAVS2-06-DE-xxx | |
50 | – | 17 x 12 | 25 x 20 | 42 x 30 |
80 | – | 25 x 20 | 40 x 30 | 60 x 41 |
110 | – | 33 x 25 | 55 x 40 | 80 x 55 |
140 | 31 x 24 | 45 x 35 | 70 x 50 | 98 x 69 |
170 | 39 x 29 | 53 x 38 | 85 x 60 | 118 x 83 |
200 | 46 x 34 | 60 x 50 | 100 x 70 | 138 x 92 |
300 | 70 x 53 | 90 x 65 | 145 x 103 | 201 x 140 |
400 | 94 x 71 | 121 x 82 | 186 x 132 | 265 x 189 |
500 | 118 x 89 | 150 x 110 | 236 x 167 | 330 x 232 |
600 | 143 x 107 | 185 x 130 | 282 x 232 | 385 x 270 |
|
Méretek
|
Bekötés
|
Letöltés
Adatlap
| ||
Megnevezés | Fájlformátum |
|
Adatlap | ||
Kezelési kézikönyv | ||
