TECSIS

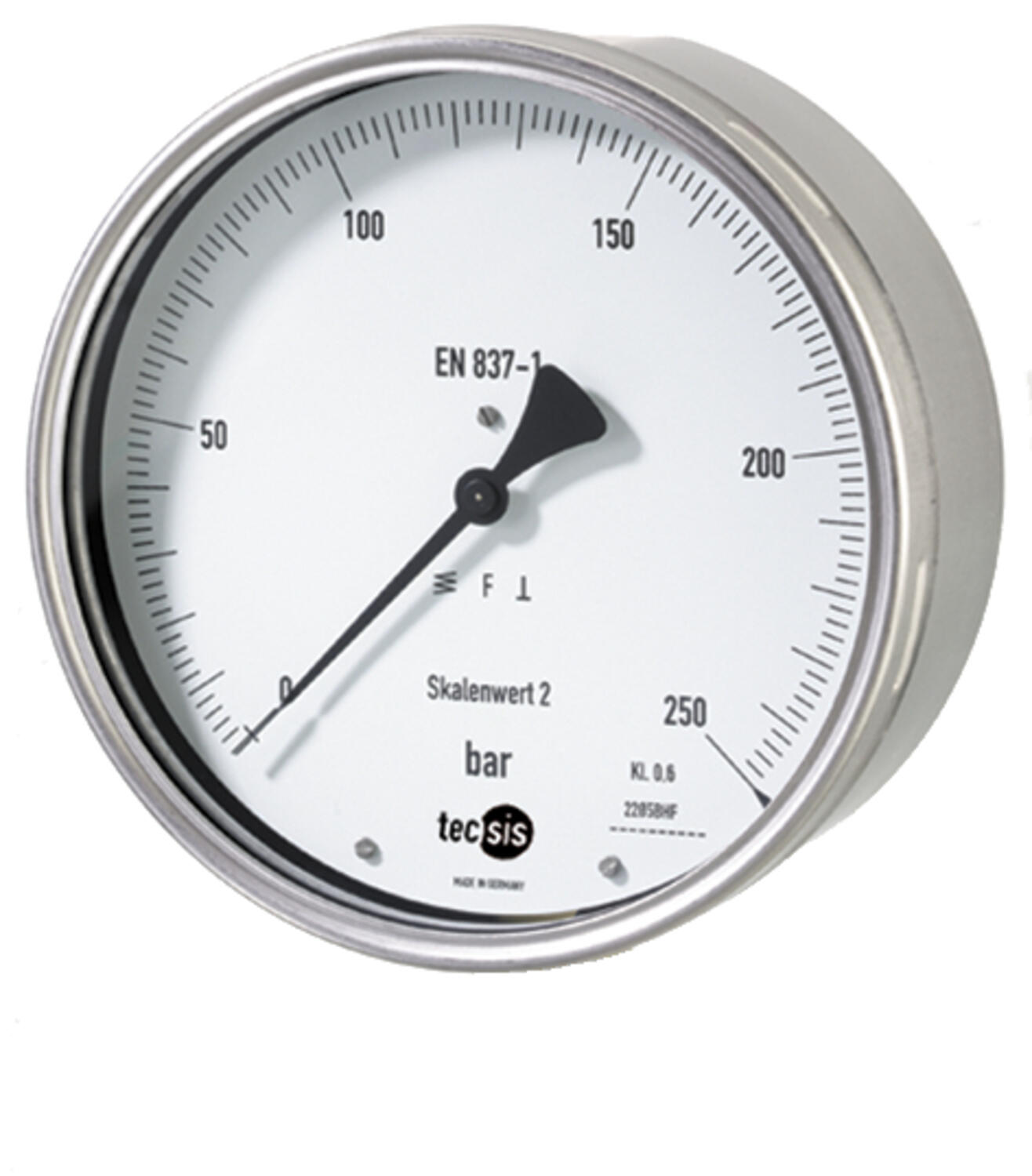

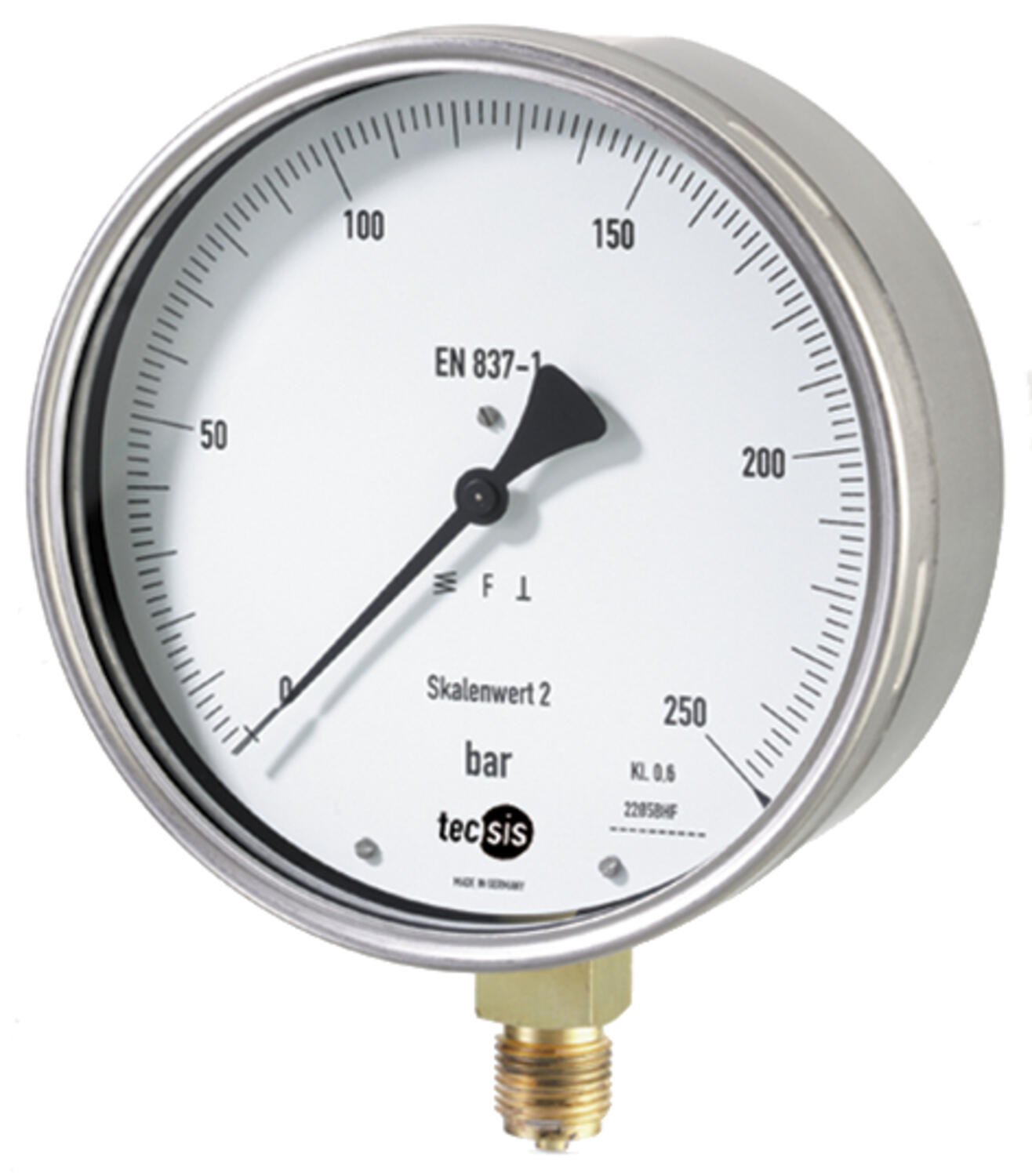

Precíziós manométer Ø160 mm

Modell P1875 / P1877

- Teljesen rozsdamentes acélból készült nyomásmérő, 100 mm-es házátmérővel

- AISI 304, a folyamatcsatlakozás és a bourdoncső AISI 316 L

- Száraz, de tölthető

- Alsó folyamatcsatlakozás

- Edzett üvegablak

- Pontossági osztály 1%

- Védettségi fok IP67

Ezeket a műszereket úgy tervezték, hogy ellenálljanak a technológiai közeg és a környezet által létrehozott legnehezebb körülményeknek, valamint a nagy viszkozitású és nem kristályosodó folyadékoknak. Ezeket a készülékeket a vegyipar, a petrolkémiai ipar és a hagyományos erőművek számára tervezték.

Az érzékeny elem építéséhez használt anyagok minősége lehetővé teszi a nagyfrekvenciás pulzáló nyomásoknál történő használatukat. A tok és a folyamataljzat közötti TIG-hegesztés megerősíti a műszert, és biztosítja a csillapító folyadék jobb befogadását.

A műszer tokjának csillapító folyadékkal való feltöltésének előnyei a következők: csökkentett mutatóingadozás, a műszer forgó alkatrészeinek kisebb kopása pulzáló rezgések és lüktetések esetén. Ezenkívül a belső alkatrészeket károsító kondenzáció és korrodáló légkör is megelőzhető.

Bővebben

Könnyen olvasható skála
Pontossági osztály 0.6%
Csatlakozó lent/hátul
Rozsdamentes acél ház
Sárgaréz csatlakozás

Kiválasztott változat

Mentés pdf formátumban

Műszaki adatok/Dokumentumok

Termékleírás

Kiegészítők és tartozékok

Kiválasztott változat

Műszaki adatok

Csatlakozás	G1/2"
Csökkentett folyadék	Nem
Hőmérséklet-eltérés	0,4%/10K +20 °C-tól
IP-osztály	IP54
Környezeti hőmérséklet eddig:	60 °C
Környezeti hőmérséklet ettől:	-40 °C
Közeghőmérséklet eddig:	60 °C
Közeghőmérséklet ettől:	-20 °C
Max. üzemi nyomás	A skálaérték 100%-a ideiglenesen
Méret	160 mm
Mérőrendszer	Bourdon-cső rézötvözetből

Nyomástartomány	10 bar
Osztályozási pontosság	A skálaérték ± 0,6%-a az EN 837-1-nek megfelelően
Portpozíció	Lent
Skála	bar
Test anyaga	Rozsdamentes acél 304
Túlnyomásvédelem	A végérték ideiglenesen 30%-kal túlléphető
Tömeg	1100 g
Vízzel érintkező alkatrészek anyaga	Rézötvözet
Üveg anyaga	Üveg

Letöltések

P1875-77.pdf

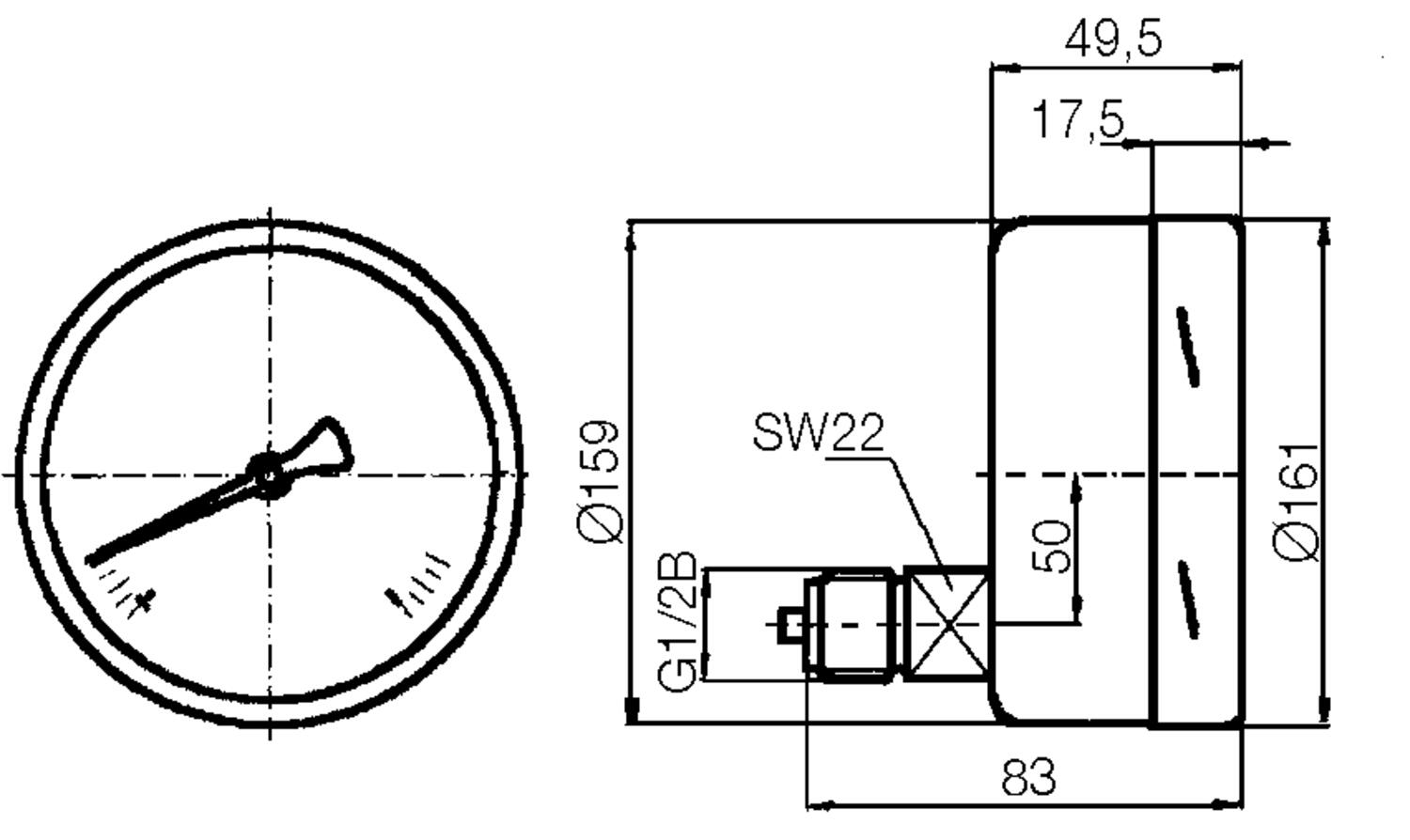

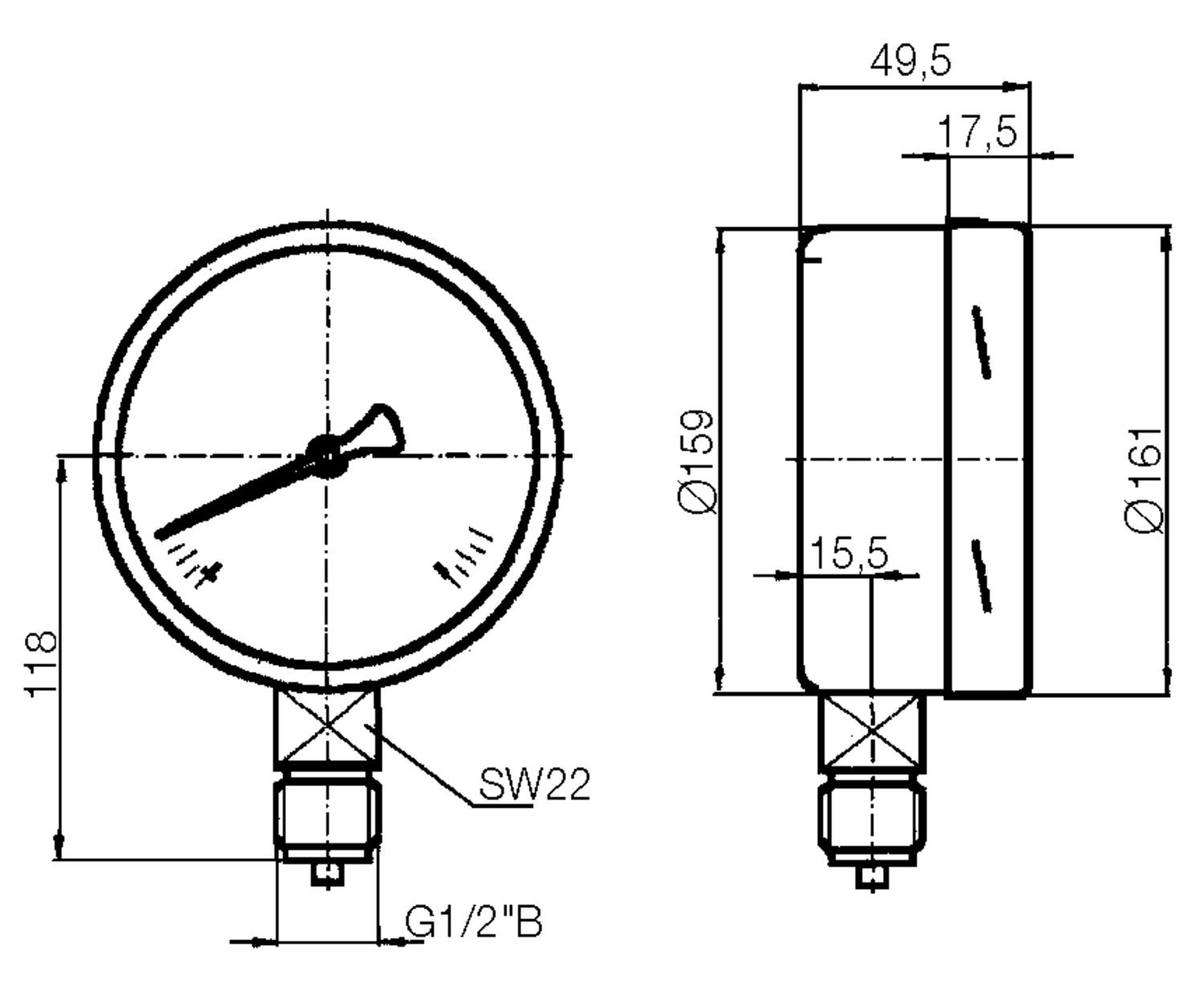

Mérések és kapcsolatok

Termékleírás

- Teljesen rozsdamentes acélból készült nyomásmérő, 100 mm-es házátmérővel

- AISI 304, a folyamatcsatlakozás és a bourdoncső AISI 316 L

- Száraz, de tölthető

- Alsó folyamatcsatlakozás

- Edzett üvegablak

- Pontossági osztály 1%

- Védettségi fok IP67

Kiegészítők

A digitális nyomásmérők előnyei

A pontos és megbízható nyomásméréshez fejlett műszerekre van szükség, amelyek egyszerűen kezelhetők és ellenállnak a kihívást jelentő környezeteknek. A WIKA digitális nyomásmérői modern technológiát ötvöznek olyan praktikus funkciókkal, mint a vezeték nélküli adatátvitel, az adatrögzítők és a nagy felbontású mérési értékek. Az alkalmazási területek az autóipartól és repüléstechnikától kezdve az orvostechnológián és energetikán át egészen a speciális kalibrálási feladatokig terjednek – így ezek a műszerek rugalmas és fenntartható megoldást kínálnak mindennapi monitorozáshoz is.

Termékhírek

Innovatív, egyedi megoldások a vasúti szektorban

A Trafag a világ egyik vezető beszállítója a nyomásérzékelés, szenzortechnológia és nyomáskapcsolók területén

Termékhírek

FMQ ÁRAMLÁSMÉRŐ RAKTÁRKÉSZLETRŐL

Hibás a mágneses áramlásmérője? Jelenlegi beszállítója hosszú szállítási határidőt kínál?

Termékhírek

Az AVENTICS 625-ös proporcionális nyomásszabályozó szelepei

Az AVENTICS 625-ös sorozatú Sentronic elektronikus proporcionális nyomásszabályozó szelepei és adatgyűjtő szoftverei gyors indítást, felügyeletet és vezérlést tesznek lehetővé közvetlenül a számítógépen

Termékhírek

Coval Vakuum

A francia COVAL vállalat a vákuumtechnológia területén több mint 30 éves tapasztalattal rendelkezik.

Termékhírek

SZIVATTYÚK XYLEM

Az OEM Automatic kft. a közelmúltban a Xylem SFC forgalmazója lett Magyarországon.

Változatok	Mérőrendszer	Nyomástartomány	Portpozíció	Tömeg	Vízzel érintkező alkatrészek anyaga
Nyomásméro 160 mm, -1–0 bar, G1/2N, 0,6% Cikkszám P1875B016001 Másolva	Bourdon-cső rézötvözetből	10 bar	Lent	1100 g	Rézötvözet
Mérő, 160 mm, -1–0,6 bar, G1/2N Cikkszám P1875B042001 Másolva	Bourdon-cső rézötvözetből	106 bar	Lent	1100 g	Rézötvözet
Nyomásméro 160 mm, -1–1,5 bar, G1/2N, 0,6% Cikkszám P1875B043001 Másolva	Bourdon-cső rézötvözetből	115 bar	Lent	1100 g	Rézötvözet
Nyomásméro 160 mm, -1–3 bar, G1/2N, 0,6% Cikkszám P1875B044001 Másolva	Bourdon-cső rézötvözetből	13 bar	Lent	1100 g	Rézötvözet
Mérő, 160 mm, -1–5 bar, G1/2N Cikkszám P1875B045001 Másolva	Bourdon-cső rézötvözetből	15 bar	Lent	1100 g	Rézötvözet
Nyomásméro 160 mm, -1–9 bar, G1/2N, 0,6% Cikkszám P1875B046001 Másolva	Bourdon-cső rézötvözetből	19 bar	Lent	1100 g	Rézötvözet
Nyomásméro 160 mm, -1–15 bar, G1/2N, 0,6% Cikkszám P1875B049901 Másolva	Bourdon-cső rézötvözetből	1151 bar	Lent	1100 g	Rézötvözet
Méro, 160 mm, 0–0,6 bar, G1/2N Cikkszám P1875B067001 Másolva	Bourdon-cső rézötvözetből	6 bar	Lent	1100 g	Rézötvözet
Mérő, 160 mm, 0–1 bar, G1/2N Cikkszám P1875B069001 Másolva	Bourdon-cső rézötvözetből	1 bar	Lent	1100 g	Rézötvözet
Nyomásméro, 160 mm, 0–1,6 bar, G1/2N, 0,6% Cikkszám P1875B070001 Másolva	Bourdon-cső rézötvözetből	16 bar	Lent	1100 g	Rézötvözet
Nyomásmérő, 160 mm, 0–2,5 bar, G1/2N, 0,6% Cikkszám P1875B072001 Másolva	Bourdon-cső rézötvözetből	25 bar	Lent	1100 g	Rézötvözet
Mérő, 160 mm, 0–4 bar, G1/2N Cikkszám P1875B073001 Másolva	Bourdon-cső rézötvözetből	4 bar	Lent	1100 g	Rézötvözet
Mérő, 160 mm, 0–6 bar, G1/2N Cikkszám P1875B074001 Másolva	Bourdon-cső rézötvözetből	6 bar	Lent	1100 g	Rézötvözet
Nyomásméro, 160 mm, 0–10 bar, G1/2N, 0,6% Cikkszám P1875B075001 Másolva	Bourdon-cső rézötvözetből	10 bar	Lent	1100 g	Rézötvözet
Méro, 160 mm, 0–16 bar, G1/2N, 0,6% Cikkszám P1875B076001 Másolva	Bourdon-cső rézötvözetből	161 bar	Lent	1100 g	Rézötvözet
Nyomásméro 160 mm, 0–25 bar, G1/2N, 0,6% Cikkszám P1875B078001 Másolva	Bourdon-cső rézötvözetből	251 bar	Lent	1100 g	Rézötvözet
Nyomásméro 160 mm, 0–40 bar, G1/2N, 0,6% Cikkszám P1875B079001 Másolva	Bourdon-cső rézötvözetből	40 bar	Lent	1100 g	Rézötvözet
Méro, 160 mm, 0–60 bar, G1/2, alul, 0,6% Cikkszám P1875B080001 Másolva	Bourdon-cső rézötvözetből	60 bar	Lent	1100 g	Rézötvözet
Mérő, 160 mm, 0–100 bar, G1/2N, 0,6% Cikkszám P1875B081001 Másolva	Spirális alakú cső rozsdamentes acélból 316Ti	100 bar	Lent	1100 g	Rozsdamentes acél 316L, Rézötvözet
Méro, 160 mm, 0–160 bar, G1/2N, 0,6% Cikkszám P1875B082001 Másolva	Spirális alakú cső rozsdamentes acélból 316Ti	160 bar	Lent	1100 g	Rozsdamentes acél 316L, Rézötvözet
Nyomásméro 160 mm, 0–250 bar, G1/2N, 0,6% Cikkszám P1875B084001 Másolva	Spirális alakú cső rozsdamentes acélból 316Ti	250 bar	Lent	1100 g	Rozsdamentes acél 316L, Rézötvözet
Nyomásméro 160 mm, 0–400 bar, G1/2N, 0,6% Cikkszám P1875B086001 Másolva	Spirális alakú cső rozsdamentes acélból 316Ti	400 bar	Lent	1100 g	Rozsdamentes acél 316L, Rézötvözet
Nyomásméro 160 mm, 0–600 bar, G1/2N, 0,6% Cikkszám P1875B087001 Másolva	Spirális alakú cső rozsdamentes acélból 316Ti	600 bar	Lent	1100 g	Rozsdamentes acél 316L, Rézötvözet
Nyomásméro 160 mm, 0–1000 bar, G1/2N, 0,6% Cikkszám P1875B088001 Másolva	Spirális alakú cső nikkelezett vasból	1000 bar	Lent	1100 g
Nyomásméro 160 mm, -1–0 bar, G1/2B, 0,6% Cikkszám P1877B016901 Másolva	Bourdon-cső rézötvözetből	10 bar	Hátul	1200 g	Rézötvözet
Nyomásméro 160 mm, -1–0,6 bar, G1/2B, 0,6% Cikkszám P1877B042901 Másolva	Bourdon-cső rézötvözetből	106 bar	Hátul	1200 g	Rézötvözet
Nyomásméro 160 mm, -1–1,5 bar, G1/2B, 0,6% Cikkszám P1877B043901 Másolva	Bourdon-cső rézötvözetből	115 bar	Hátul	1200 g	Rézötvözet
Nyomásméro 160 mm, -1–3 bar, G1/2B, 0,6% Cikkszám P1877B044901 Másolva	Bourdon-cső rézötvözetből	13 bar	Hátul	1200 g	Rézötvözet
Nyomásméro 160 mm, -1–5 bar, G1/2B, 0,6% Cikkszám P1877B045901 Másolva	Bourdon-cső rézötvözetből	15 bar	Hátul	1200 g	Rézötvözet
Nyomásméro 160 mm, -1–9 bar, G1/2B, 0,6% Cikkszám P1877B046901 Másolva	Bourdon-cső rézötvözetből	19 bar	Hátul	1200 g	Rézötvözet
Nyomásméro 160 mm, -1–15 bar, G1/2B, 0,6% Cikkszám P1877B049901 Másolva	Bourdon-cső rézötvözetből	1151 bar	Hátul	1200 g	Rézötvözet
Nyomásméro 160 mm, 0–0,6 bar, G1/2B, 0,6% Cikkszám P1877B067901 Másolva	Bourdon-cső rézötvözetből	6 bar	Hátul	1200 g	Rézötvözet
Nyomásméro 160 mm, 0–1 bar, G1/2B, 0,6% Cikkszám P1877B069901 Másolva	Bourdon-cső rézötvözetből	1 bar	Hátul	1200 g	Rézötvözet
Nyomásméro 160 mm, 0–1,6 bar, G1/2B, 0,6% Cikkszám P1877B070901 Másolva	Bourdon-cső rézötvözetből	16 bar	Hátul	1200 g	Rézötvözet
Nyomásméro 160 mm, 0–2,5 bar, G1/2B, 0,6% Cikkszám P1877B072901 Másolva	Bourdon-cső rézötvözetből	25 bar	Hátul	1200 g	Rézötvözet
Nyomásméro 160 mm, 0–4 bar, G1/2B, 0,6% Cikkszám P1877B073901 Másolva	Bourdon-cső rézötvözetből	4 bar	Hátul	1200 g	Rézötvözet
Nyomásméro 160 mm, 0–6 bar, G1/2B, 0,6% Cikkszám P1877B074901 Másolva	Bourdon-cső rézötvözetből	6 bar	Hátul	1200 g	Rézötvözet
Nyomásméro 160 mm, 0–10 bar, G1/2B, 0,6% Cikkszám P1877B075901 Másolva	Bourdon-cső rézötvözetből	10 bar	Hátul	1200 g	Rézötvözet
Nyomásméro 160 mm, 0–16 bar, G1/2B, 0,6% Cikkszám P1877B076901 Másolva	Bourdon-cső rézötvözetből	161 bar	Hátul	1200 g	Rézötvözet
Nyomásméro 160 mm, 0–25 bar, G1/2B, 0,6% Cikkszám P1877B078901 Másolva	Bourdon-cső rézötvözetből	251 bar	Hátul	1200 g	Rézötvözet
Nyomásméro 160 mm, 0–40 bar, G1/2B, 0,6% Cikkszám P1877B079901 Másolva	Bourdon-cső rézötvözetből	40 bar	Hátul	1200 g	Rézötvözet
Nyomásméro 160 mm, 0–60 bar, G1/2B, 0,6% Cikkszám P1877B080901 Másolva	Bourdon-cső rézötvözetből	60 bar	Hátul	1200 g	Rézötvözet
Nyomásméro 160 mm, 0–100 bar, G1/2B, 0,6% Cikkszám P1877B081901 Másolva	Spirális alakú cső rozsdamentes acélból 316Ti	100 bar	Hátul	1200 g	Rozsdamentes acél 316L, Rézötvözet
Nyomásméro 160 mm, 0–160 bar, G1/2B, 0,6% Cikkszám P1877B082901 Másolva	Spirális alakú cső rozsdamentes acélból 316Ti	160 bar	Hátul	1200 g	Rozsdamentes acél 316L, Rézötvözet
Nyomásméro 160 mm, 0–250 bar, G1/2B, 0,6% Cikkszám P1877B084901 Másolva	Spirális alakú cső rozsdamentes acélból 316Ti	250 bar	Hátul	1200 g	Rozsdamentes acél 316L, Rézötvözet
Nyomásméro 160 mm, 0–400 bar, G1/2B, 0,6% Cikkszám P1877B086901 Másolva	Spirális alakú cső rozsdamentes acélból 316Ti	400 bar	Hátul	1200 g	Rozsdamentes acél 316L, Rézötvözet
Nyomásméro 160 mm, 0–600 bar, G1/2B, 0,6% Cikkszám P1877B087901 Másolva	Spirális alakú cső rozsdamentes acélból 316Ti	600 bar	Hátul	1200 g	Rozsdamentes acél 316L, Rézötvözet
Nyomásméro 160 mm, 0–1000 bar, G1/2B, 0,6% Cikkszám P1877B088901 Másolva	Spirális alakú cső nikkelezett vasból	1000 bar	Hátul	1200 g
