TECSIS

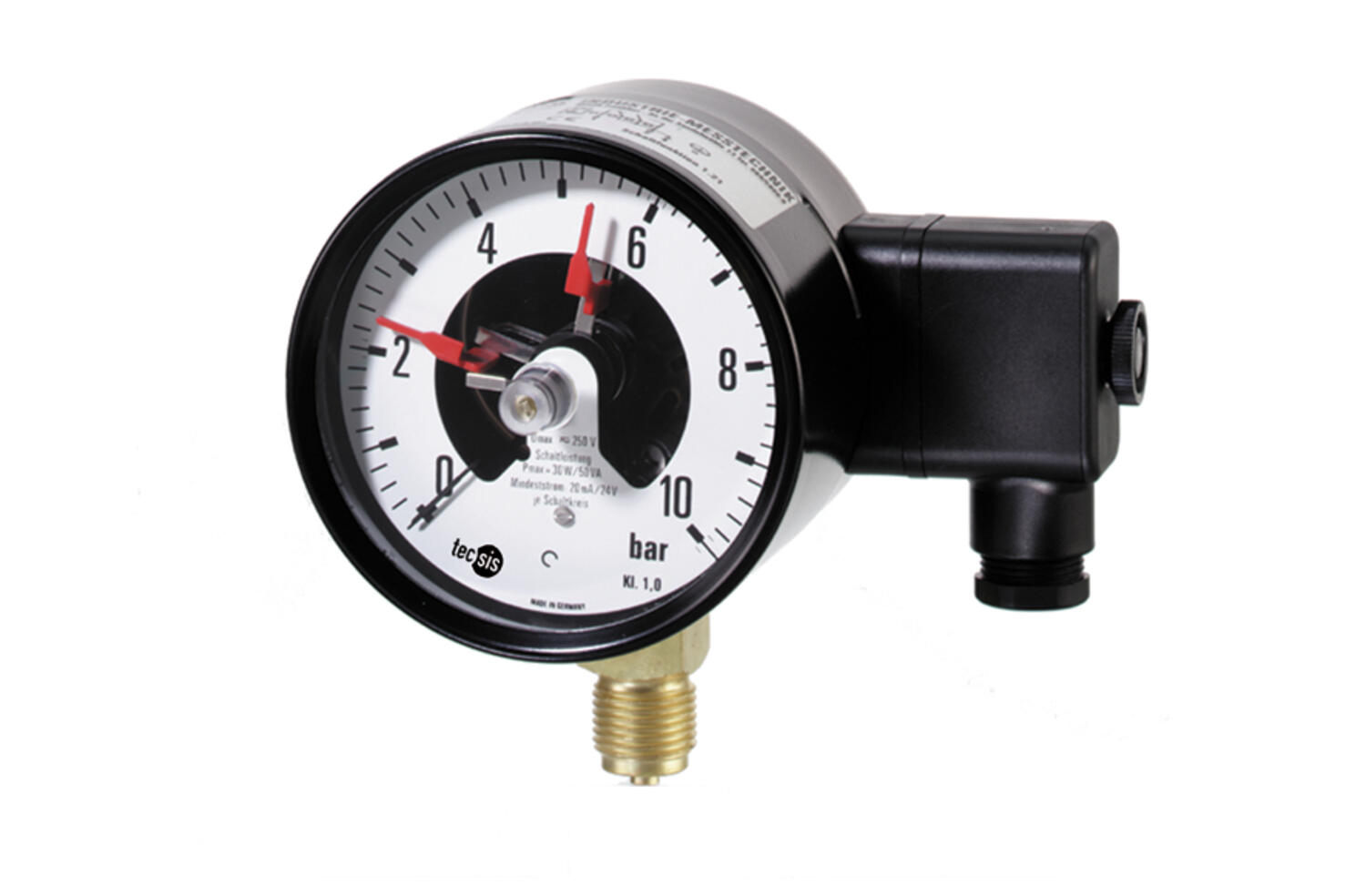

Érintkező nyomásmérő Ø100 mm

P1601, P1611 Sorozat

Beépített nyomáskapcsolóval rendelkező mérő. Ez azt jelenti, hogy az aktuális nyomás megjelenítésén túl egy előre beállított értéknél elektromos kapcsolásra is sor kerülhet. A beállítást a skálán manuálisan állítható mutatóval kell elvégezni. Ez a modell két mágneses érintkezővel rendelkezik. Az első érintkező a záró és a második érintkező a megszakító. Az érintkezők nem haladhatnak át egymáson.

Bővebben

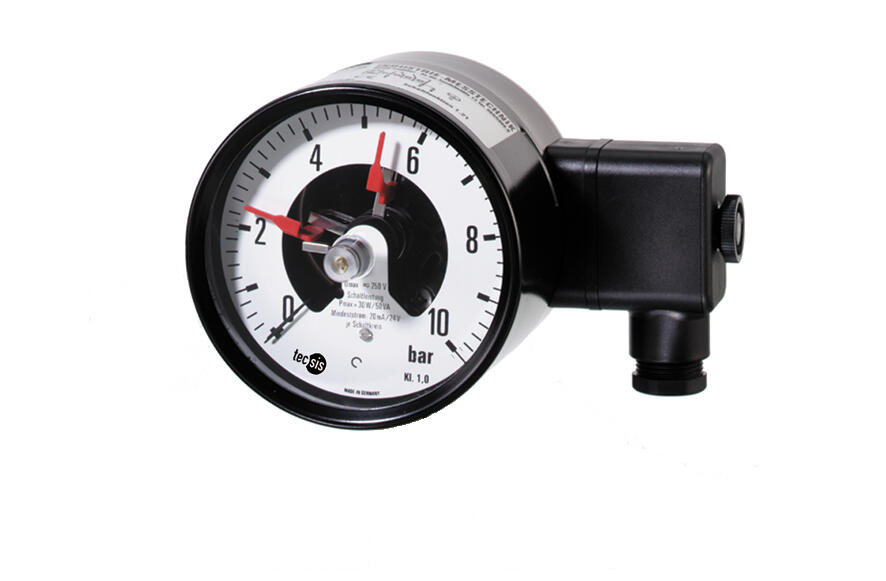

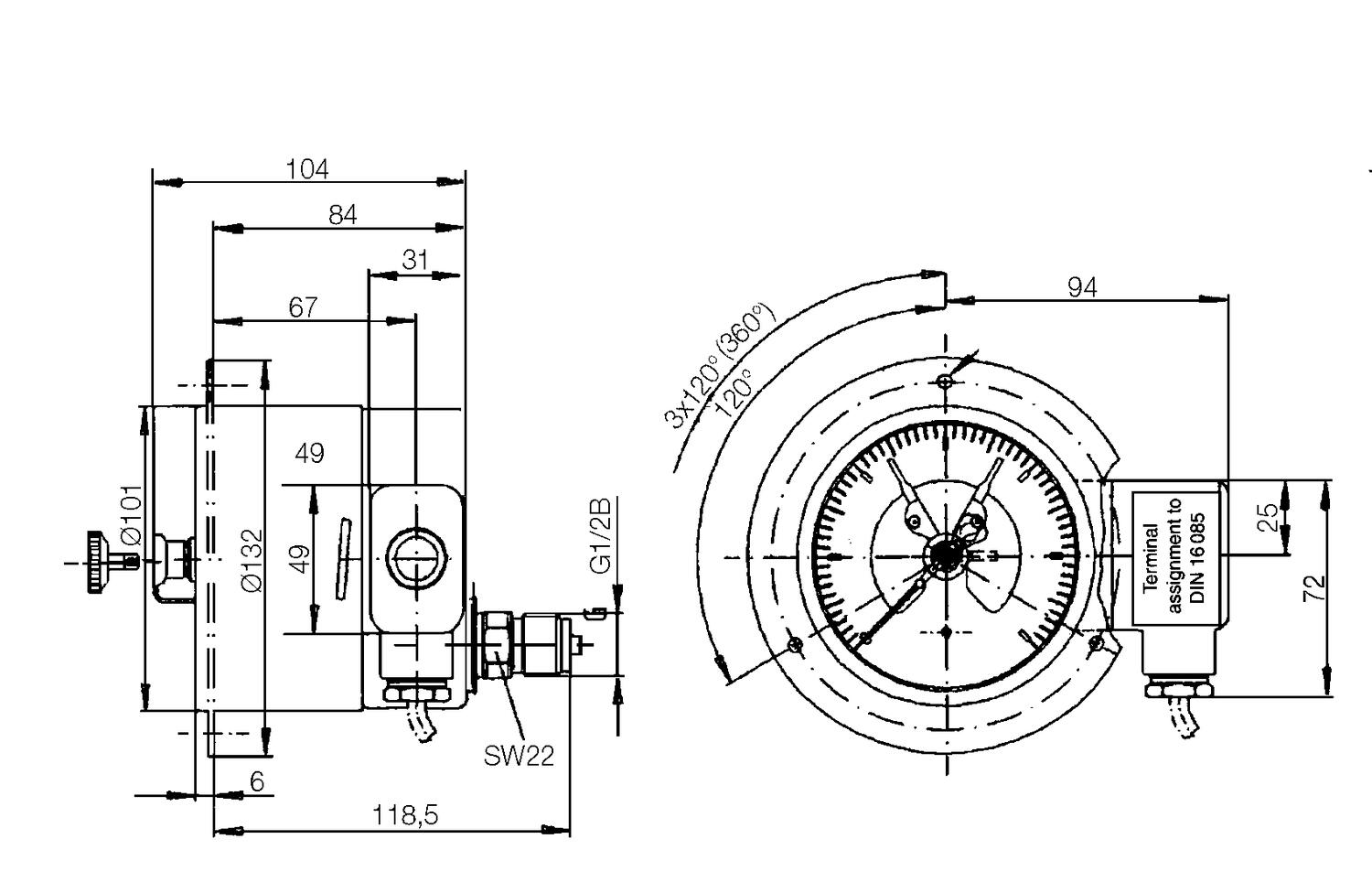

Alsó vagy hátső csatlakozás
Két kapcsolós
Acél tokozat
A pontossági osztály 1,6%
Sárgaréz csatlakozó

Kiválasztott változat

Mentés pdf formátumban

Műszaki adatok/Dokumentumok

Termékleírás

Kiegészítők és tartozékok

Kiválasztott változat

Műszaki adatok

Csatlakozás	G1/2"
Csökkentett folyadék	Nem

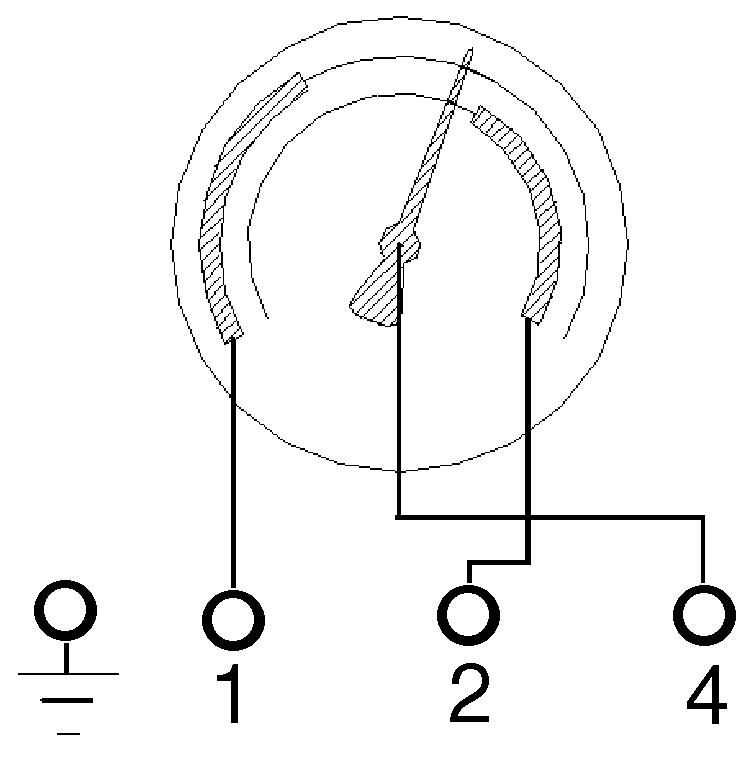

Érintkezési funkció	2 db mágneses érintkező, 1 db záró és 1 db megszakító
Hőmérséklet-eltérés	0,4%/10K +20 °C-tól
IP-osztály	IP54
Környezeti hőmérséklet eddig:	60 °C
Környezeti hőmérséklet ettől:	-20 °C
Közeghőmérséklet eddig:	80 °C
Közeghőmérséklet ettől:	-20 °C
Max. üzemi nyomás	A skálaérték 100%-a

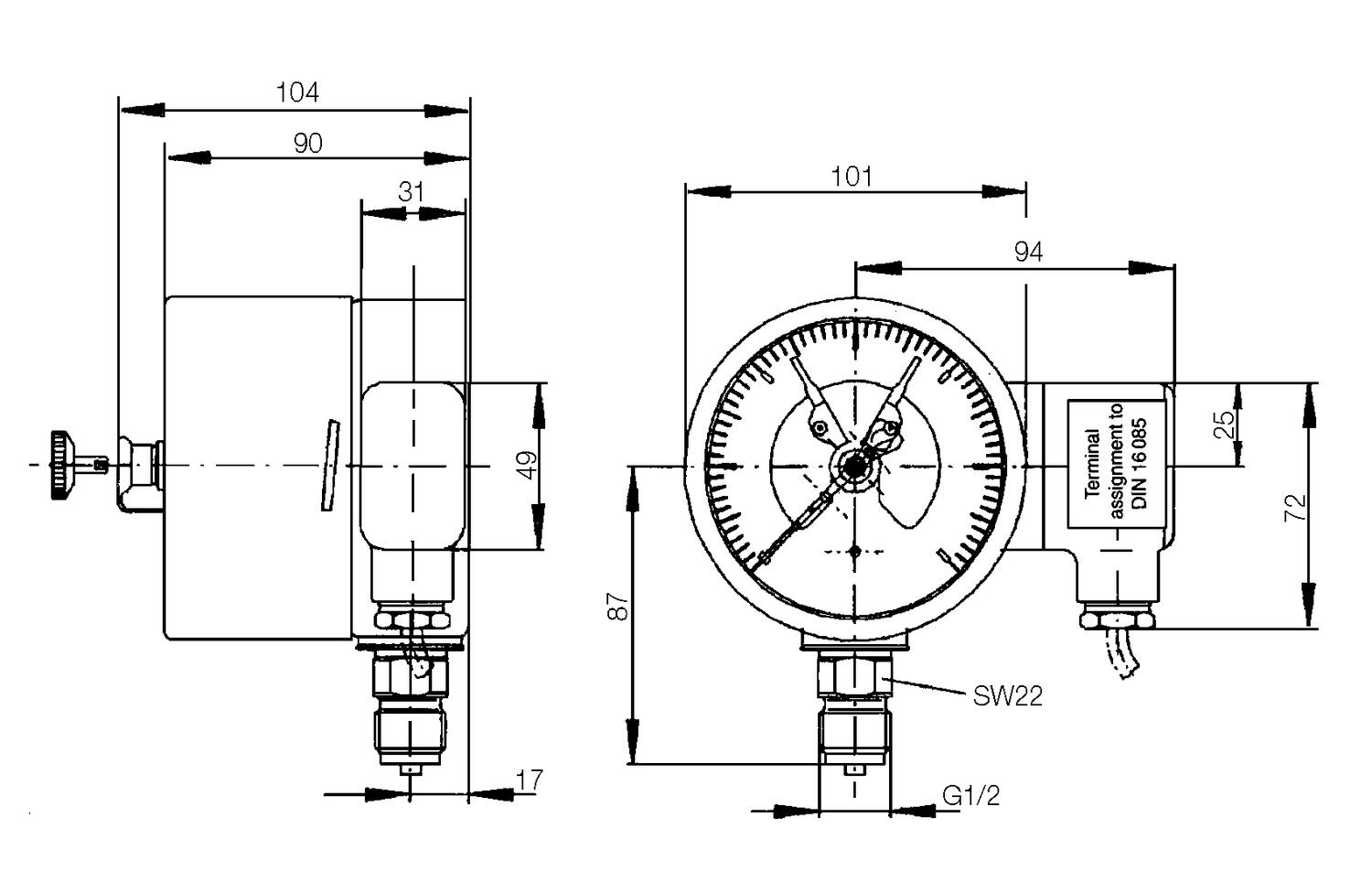

Méret	100 mm

Mérőrendszer	Bourdon-cső rézötvözetből
Nyomástartomány	10 bar
Osztályozási pontosság	A skálaérték ± 1%-a az EN 837-1-nek megfelelően
Portpozíció	Lent
Skála	bar
Test anyaga	Fekete festett acél
Túlnyomásvédelem	A végérték ideiglenesen 30%-kal túlléphető
Tömeg	900 g
Vízzel érintkező alkatrészek anyaga	Rézötvözet
Üveg anyaga	Plexiüveg

Letöltések

P1601-13.pdf

Mérések és kapcsolatok

Termékleírás

Kiegészítők

A digitális nyomásmérők előnyei

A pontos és megbízható nyomásméréshez fejlett műszerekre van szükség, amelyek egyszerűen kezelhetők és ellenállnak a kihívást jelentő környezeteknek. A WIKA digitális nyomásmérői modern technológiát ötvöznek olyan praktikus funkciókkal, mint a vezeték nélküli adatátvitel, az adatrögzítők és a nagy felbontású mérési értékek. Az alkalmazási területek az autóipartól és repüléstechnikától kezdve az orvostechnológián és energetikán át egészen a speciális kalibrálási feladatokig terjednek – így ezek a műszerek rugalmas és fenntartható megoldást kínálnak mindennapi monitorozáshoz is.

Termékhírek

Innovatív, egyedi megoldások a vasúti szektorban

A Trafag a világ egyik vezető beszállítója a nyomásérzékelés, szenzortechnológia és nyomáskapcsolók területén

Termékhírek

FMQ ÁRAMLÁSMÉRŐ RAKTÁRKÉSZLETRŐL

Hibás a mágneses áramlásmérője? Jelenlegi beszállítója hosszú szállítási határidőt kínál?

Termékhírek

Az AVENTICS 625-ös proporcionális nyomásszabályozó szelepei

Az AVENTICS 625-ös sorozatú Sentronic elektronikus proporcionális nyomásszabályozó szelepei és adatgyűjtő szoftverei gyors indítást, felügyeletet és vezérlést tesznek lehetővé közvetlenül a számítógépen

Termékhírek

Coval Vakuum

A francia COVAL vállalat a vákuumtechnológia területén több mint 30 éves tapasztalattal rendelkezik.

Termékhírek

SZIVATTYÚK XYLEM

Az OEM Automatic kft. a közelmúltban a Xylem SFC forgalmazója lett Magyarországon.

Változatok	Mérőrendszer	Nyomástartomány	Portpozíció	Vízzel érintkező alkatrészek anyaga
Kontaktmanométer, 100 mm, -1–0 bar, G1/2", 2 érintkező, 1 NC / 1 NO Cikkszám P1601B016001 Másolva	Bourdon-cső rézötvözetből	10 bar	Lent	Rézötvözet
Kontaktmanométer, 100 mm, -1–0,6 bar, G1/2", 2 érintkező, 1 NC / 1 NO Cikkszám P1601B042902 Másolva	Bourdon-cső rézötvözetből	106 bar	Lent	Rézötvözet
Kontaktmanométer, 100 mm, -1–1,5 bar, G1/2", 2 érintkező, 1 NC / 1 NO Cikkszám P1601B043902 Másolva	Bourdon-cső rézötvözetből	115 bar	Lent	Rézötvözet
Kontaktmanométer, 100 mm, -1–3 bar, G1/2" 2 érintkező, 1 NC / 1 NO Cikkszám P1601B044902 Másolva	Bourdon-cső rézötvözetből	13 bar	Lent	Rézötvözet
Kontaktmanométer, 100 mm, -1–5 bar, G1/2", 2 érintkező, 1 NC / 1 NO Cikkszám P1601B045902 Másolva	Bourdon-cső rézötvözetből	15 bar	Lent	Rézötvözet
Kontaktmanométer, 100 mm, -1–9 bar, G1/2", 2 érintkező, 1 NC / 1 NO Cikkszám P1601B046902 Másolva	Bourdon-cső rézötvözetből	19 bar	Lent	Rézötvözet
100 mm, 0–1 bar, G1/2 , BtMt, 0,21 Cikkszám P1601B069902 Másolva	Bourdon-cső rézötvözetből	1 bar	Lent	Rézötvözet
Kontaktmanométer, 100 mm, 0–1,6 bar, G1/2", 2 érintkező, 1 NC / 1 NO Cikkszám P1601B070902 Másolva	Bourdon-cső rézötvözetből	16 bar	Lent	Rézötvözet
Kontaktusmérő, 100 mm, 0–2,5 bar, G1/2" Cikkszám P1601B072001 Másolva	Bourdon-cső rézötvözetből	25 bar	Lent	Rézötvözet
Ny.mérő, 100 mm, 0–4 bar, G1/2", BtMt, 1,21 Cikkszám P1601B073001 Másolva	Bourdon-cső rézötvözetből	4 bar	Lent	Rézötvözet
Kontaktusmérő, 100 mm, 0–6 bar, G1/2" Cikkszám P1601B074001 Másolva	Bourdon-cső rézötvözetből	6 bar	Lent	Rézötvözet
Ny.mérő, 100 mm, 0–10 bar, G1/2", BtMt, 1,21 Cikkszám P1601B075001 Másolva	Bourdon-cső rézötvözetből	10 bar	Lent	Rézötvözet
NYOMÁSMÉRŐ, 100, 0/16, G1/2, N Cikkszám P1601B076001 Másolva	Bourdon-cső rézötvözetből	161 bar	Lent	Rézötvözet
Kontaktusmérő, 100 mm, 0–25 bar, G1/2" Cikkszám P1601B078001 Másolva	Bourdon-cső rézötvözetből	251 bar	Lent	Rézötvözet
Kontaktmanométer, 100 mm, 0–40 bar, G1/2", 2 érintkező, 1 NC / 1 NO Cikkszám P1601B079001 Másolva	Bourdon-cső rézötvözetből	40 bar	Lent	Rézötvözet
Kontaktmanométer, 100 mm, 0–60 bar, G1/2", 2 érintkező, 1 NC / 1 NO Cikkszám P1601B080001 Másolva	Bourdon-cső rézötvözetből	60 bar	Lent	Rézötvözet
Kontaktmanométer, 100 mm, 0–100 bar, G1/2", 2 érintkező, 1 NC / 1 NO Cikkszám P1601B081001 Másolva	Spirális alakú cső saválló acélból SS2350 (316L)	100 bar	Lent	Rozsdamentes acél 316L, Rézötvözet
Kontaktmanométer, 100 mm, 0–160 bar, G1/2", 2 érintkező, 1 NC / 1 NO Cikkszám P1601B082001 Másolva	Spirális alakú cső saválló acélból SS2350 (316L)	160 bar	Lent	Rozsdamentes acél 316L, Rézötvözet
Mérő, 100 mm, 0–250 bar, 2 x G1/2N Cikkszám P1601B084001 Másolva	Spirális alakú cső saválló acélból SS2350 (316L)	250 bar	Lent	Rozsdamentes acél 316L, Rézötvözet
Kontaktmanométer, 100 mm, 0–400 bar, G1/2", 2 érintkező, 1 NC / 1 NO Cikkszám P1601B086001 Másolva	Spirális alakú cső saválló acélból SS2350 (316L)	400 bar	Lent	Rozsdamentes acél 316L, Rézötvözet
100 mm, 0–600 bar, G1/2, BtMt Cikkszám P1601B087001 Másolva	Spirális alakú cső saválló acélból SS2350 (316L)	600 bar	Lent	Rozsdamentes acél 316L, Rézötvözet
Kontaktmanométer, 100 mm, 0–1000 bar, G1/2", 2 érintkezo, 1 NC / 1 NO Cikkszám P1601B088902 Másolva	Spirális alakú cső saválló acélból SS2350 (316L)	1000 bar	Lent	Rozsdamentes acél 316L, Rézötvözet
Kontaktmanométer, 100 mm, -1–0 bar, G1/2", 2 érintkező, 1 NC / 1 NO Cikkszám P1611B016904 Másolva	Bourdon-cső rézötvözetből	10 bar	Hátul	Rézötvözet
Kontaktmanométer, 100 mm, -1–0,6 bar, G1/2", 2 érintkező, 1 NC / 1 NO Cikkszám P1611B042904 Másolva	Bourdon-cső rézötvözetből	106 bar	Hátul	Rézötvözet
Kontaktmanométer, 100 mm, -1–1,5 bar, G1/2", 2 érintkező, 1 NC / 1 NO Cikkszám P1611B043904 Másolva	Bourdon-cső rézötvözetből	115 bar	Hátul	Rézötvözet
Kontaktmanométer, 100 mm, -1–3 bar, G1/2" 2 érintkező, 1 NC / 1 NO Cikkszám P1611B044904 Másolva	Bourdon-cső rézötvözetből	13 bar	Hátul	Rézötvözet
Kontaktmanométer, 100 mm, -1–5 bar, G1/2", 2 érintkező, 1 NC / 1 NO Cikkszám P1611B045904 Másolva	Bourdon-cső rézötvözetből	15 bar	Hátul	Rézötvözet
Kontaktmanométer, 100 mm, -1–9 bar, G1/2", 2 érintkező, 1 NC / 1 NO Cikkszám P1611B046904 Másolva	Bourdon-cső rézötvözetből	19 bar	Hátul	Rézötvözet
Kontaktmanométer, 100 mm, 0–1 bar, G1/2", 2 érintkező, 1 NC / 1 NO Cikkszám P1611B069904 Másolva	Bourdon-cső rézötvözetből	1 bar	Hátul	Rézötvözet
Kontaktmanométer, 100 mm, 0–1,6 bar, G1/2", 2 érintkező, 1 NC / 1 NO Cikkszám P1611B070904 Másolva	Bourdon-cső rézötvözetből	16 bar	Hátul	Rézötvözet
Kontaktmanométer, 100 mm, 0–2,5 bar, G1/2", 2 érintkező, 1 NC / 1 NO Cikkszám P1611B072001 Másolva	Bourdon-cső rézötvözetből	25 bar	Hátul	Rézötvözet
Kontaktmanométer, 100 mm, 0–4 bar, G1/2", 2 érintkező, 1 NC / 1 NO Cikkszám P1611B073001 Másolva	Bourdon-cső rézötvözetből	4 bar	Hátul	Rézötvözet
Kontaktmanométer, 100 mm, 0–6 bar, G1/2", 2 érintkező, 1 NC / 1 NO Cikkszám P1611B074001 Másolva	Bourdon-cső rézötvözetből	6 bar	Hátul	Rézötvözet
Kontaktmanométer, 100 mm, 0–10 bar, G1/2",2 érintkező, 1 NC / 1 NO Cikkszám P1611B075001 Másolva	Bourdon-cső rézötvözetből	10 bar	Hátul	Rézötvözet
Kontaktmanométer, 100 mm, 0–16 bar, G1/2", 2 érintkező, 1 NC / 1 NO Cikkszám P1611B076001 Másolva	Bourdon-cső rézötvözetből	161 bar	Hátul	Rézötvözet
Kontaktmanométer, 100 mm, 0–25 bar, G1/2", 2 érintkező, 1 NC / 1 NO Cikkszám P1611B078001 Másolva	Bourdon-cső rézötvözetből	251 bar	Hátul	Rézötvözet
Kontaktmanométer, 100 mm, 0–40 bar, G1/2", 2 érintkező, 1 NC / 1 NO Cikkszám P1611B079001 Másolva	Bourdon-cső rézötvözetből	40 bar	Hátul	Rézötvözet
Kontaktmanométer, 100 mm, 0–60 bar, G1/2", 2 érintkező, 1 NC / 1 NO Cikkszám P1611B080001 Másolva	Bourdon-cső rézötvözetből	60 bar	Hátul	Rézötvözet
Mérő, 100 mm, 0–100 bar, 1/2B, 2 csatl., MB Cikkszám P1611B081001 Másolva	Spirális alakú cső saválló acélból SS2350 (316L)	100 bar	Hátul	Rozsdamentes acél 316L, Rézötvözet
Kontaktmanométer, 100 mm, 0–160 bar, G1/2", 2 érintkező, 1 NC / 1 NO Cikkszám P1611B082001 Másolva	Spirális alakú cső saválló acélból SS2350 (316L)	160 bar	Hátul	Rozsdamentes acél 316L, Rézötvözet
Mérő, 100 mm, 0–250 bar, 1/2B, 2 csatl., MB Cikkszám P1611B084001 Másolva	Spirális alakú cső saválló acélból SS2350 (316L)	250 bar	Hátul	Rozsdamentes acél 316L, Rézötvözet
Mérő, 100 mm, 0–400 bar, 1/2B, 2 csatl., MB Cikkszám P1611B086001 Másolva	Spirális alakú cső saválló acélból SS2350 (316L)	400 bar	Hátul	Rozsdamentes acél 316L, Rézötvözet
Kontaktmanométer, 100 mm, 0–600 bar, G1/2", 2 érintkező, 1 NC / 1 NO Cikkszám P1611B087001 Másolva	Spirális alakú cső saválló acélból SS2350 (316L)	600 bar	Hátul	Rozsdamentes acél 316L, Rézötvözet
100 mm, 0–1000 bar, G1/2", Hátsó, 2 x érintkezo Cikkszám P1611B088904 Másolva	Spirális alakú cső saválló acélból SS2350 (316L)	1000 bar	Hátul	Rozsdamentes acél 316L, Rézötvözet
