UM3K Széria - Áramláskapcsoló

Lapát

Az UM3K modell egy nagyon kis nyomásveszteségű mechanikai áramlásfigyelő. Az ilyen típusú figyelőket többek között ipari hűtőrendszerekben használják. Kapható nikkelezett sárgarézből és rozsdamentes acélból készült kivitel is.


Szerkezet	Sárgaréz	Rozsdamentes
Ház anyaga	Nikkelezett sárgaréz	Rozsdamentes acél 1.4305
Csatlakozóvég	Nikkelezett sárgaréz	Rozsdamentes acél 1.4305
Lapát	Rozsdamentes acél 1.4301; 1.4571	Rozsdamentes acél 1.4301; 1.4571
Rugó	Rozsdamentes acél 1.4310	Rozsdamentes acél 1.4310
Mágnes	Oxyd 300	Oxyd 300
Tömítések	NBR	Viton
Tömeg	Lásd a méreteket

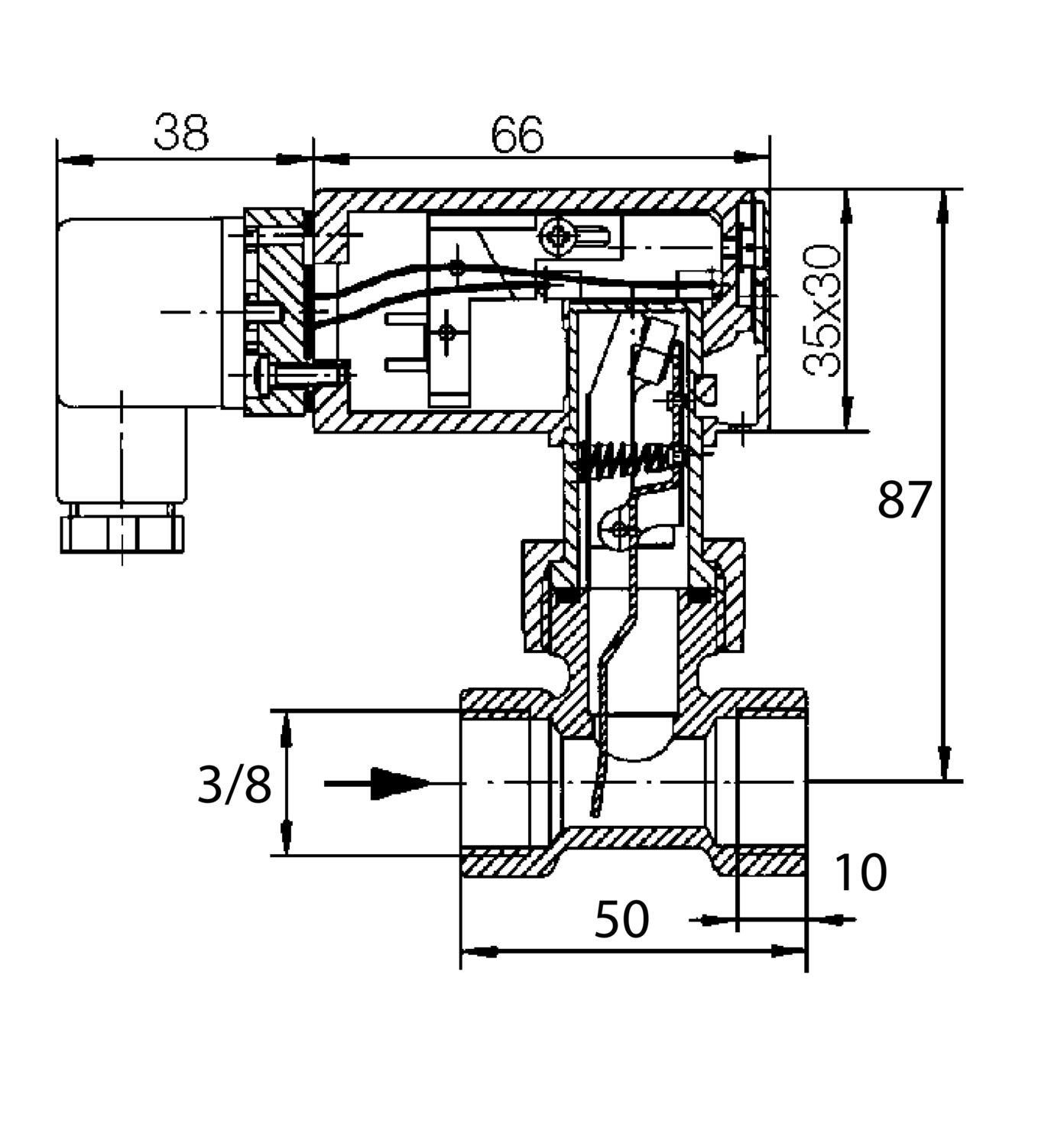

Méretek

Dimensions.

Típus	G"	H mm	L mm	X mm	Tömeg (kg)
UM3K-010GM	3/8	87	50	10	0,35
UM3K-015GM	1/2	87	50	10	0,35
UM3K-020GM	3/4	88	50	12	0,35
UM3K-025GM	1	92	50	12	0,40
UM3K-032GM	1 1/4	96	50	12	0,55
UM3K-040GM	1 1/2	99	50	12	0,60
UM3K-050GK	2	108	50	12	1,00
UM3K-010GK	3/8	87	50	10	0,40
UM3K-015GK	1/2	87	50	10	0,41
UM3K-020GK	3/4	88	50	12	0,35
UM3K-025GK	1	92	50	12	0,45
UM3K-032GK	1 1/4	96	50	12	0,55
UM3K-040GK	1 1/2	99	50	12	0,7
UM3K-050GK	2	108	50	12	1

Hegesztési illesztés

Rendelési szám Sárgaréz	G" csatlakozás	Cső Ø (mm)	Állítható váltópont l/min víz	Max. áramlás l/min víz
UM3K-015VM	1/2	15	10–13	20
UM3K-015VM	1/2	20	17,5–22	40
UM3K-025VM	1	25	18–22,5	80
UM3K-025VM	1	32	44–55,5	100
UM3K-025VM	1	40	55,5–72	150

Speciális kivitel

Hegesztőalátétes kivitel
Forrasztott csatlakozásos kivitel
Aranyozott mikrokapcsoló, 125 V AC / 30 V DC / 100 mA
Elektromos csatlakozó, M12x1 4 pólusú

Bővebben

Kapcsolási tartomány 4..93 l/perc H₂O
Víz (olajra, gázokra és agresszív közegekre kérés szerint)
G⅜" - G1"
Közeggel érintkező alkatrész sárgarézből vagy rozsdamentes acélból
Max nyomás 25 bar

Kiválasztott változat

Mentés pdf formátumban

Műszaki adatok/Dokumentumok

Termékleírás

Kiegészítők és tartozékok

Kiválasztott változat

Műszaki adatok

Csatlakozás típusa	Belső menet, G 3/8"
Csatlakozó anyaga	Nikkelezett sárgaréz
Elektromos csatlakozás	DIN 43650-A csatlakozó
Érintkező max. teljesítménye	5 A
Funkció	Lapát, mikrokapcsoló, átváltós
Hiszterézis	határérték kb. 15%-a
IP-osztály	IP65
Közeghőmérséklet eddig:	110 °C
Lapát anyaga	Rozsdamentes acél 304, Rozsdamentes acél 316Ti
Mágnes anyaga	Kemény ferrit
Max. feszültség, AC	250 V
Max. szállítás	10 l/min

Max. szállítási távolság	5,5 l/min
Max. viszkozitás	1 cSt
Min. szállítási távolság	4 l/min
Nyomáscsökkenés	max. 0,01 bar max. áramlás mellett
Nyomástartomány max. értéke	25 bar
Pontosság	Teljes skálaérték ±15%-a
Rugó anyaga	Rozsdamentes acél 301
Test anyaga	Nikkelezett sárgaréz
Type of flow component	Flow Switches
Tömeg	0,35 kg
Tömítések anyaga	NBR

Letöltések

UM3K datablad.pdf

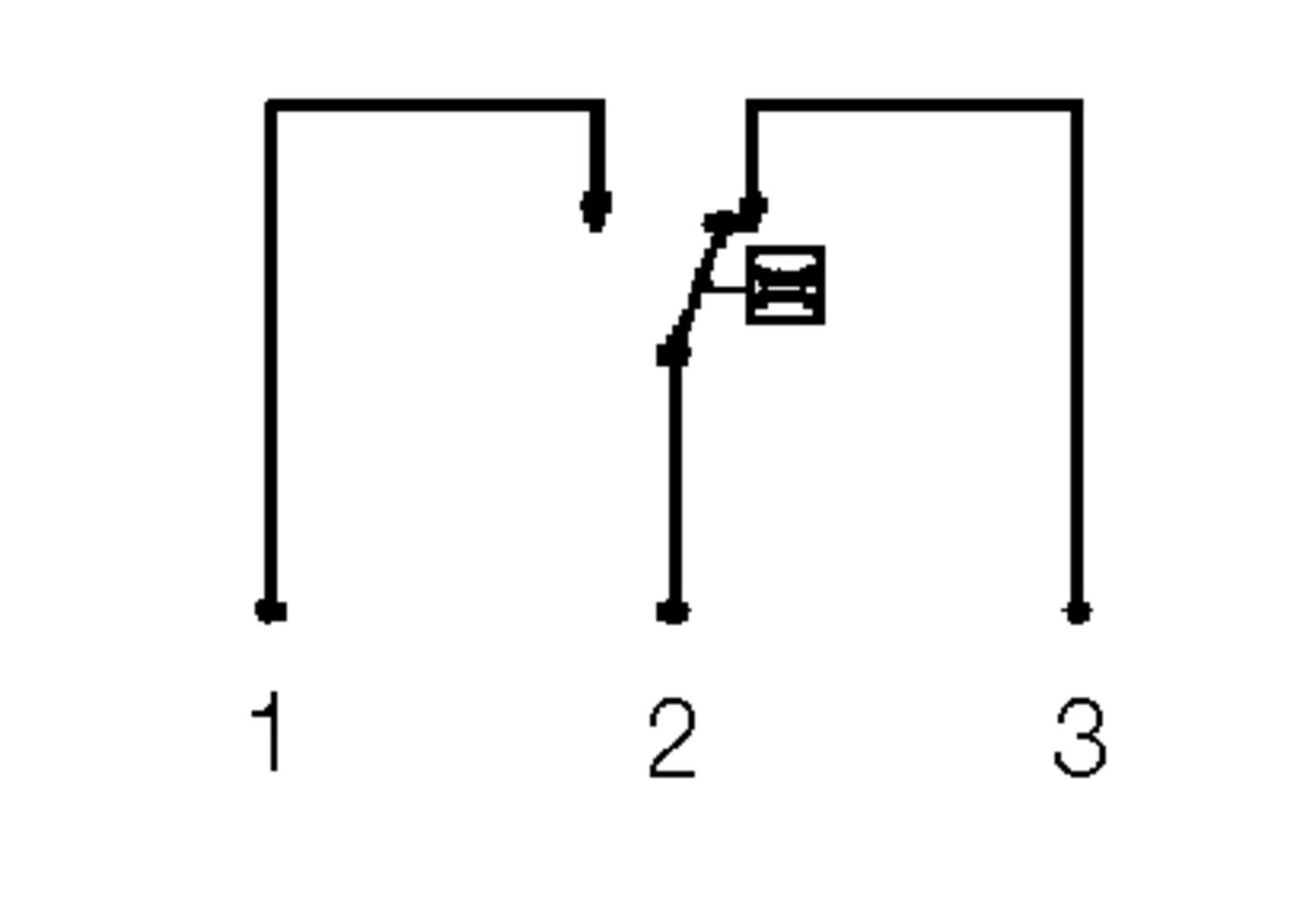

Mérések és kapcsolatok

Műszaki illusztrációk

Termékleírás


Szerkezet	Sárgaréz	Rozsdamentes
Ház anyaga	Nikkelezett sárgaréz	Rozsdamentes acél 1.4305
Csatlakozóvég	Nikkelezett sárgaréz	Rozsdamentes acél 1.4305
Lapát	Rozsdamentes acél 1.4301; 1.4571	Rozsdamentes acél 1.4301; 1.4571
Rugó	Rozsdamentes acél 1.4310	Rozsdamentes acél 1.4310
Mágnes	Oxyd 300	Oxyd 300
Tömítések	NBR	Viton
Tömeg	Lásd a méreteket

Méretek

Dimensions.

Típus	G"	H mm	L mm	X mm	Tömeg (kg)
UM3K-010GM	3/8	87	50	10	0,35
UM3K-015GM	1/2	87	50	10	0,35
UM3K-020GM	3/4	88	50	12	0,35
UM3K-025GM	1	92	50	12	0,40
UM3K-032GM	1 1/4	96	50	12	0,55
UM3K-040GM	1 1/2	99	50	12	0,60
UM3K-050GK	2	108	50	12	1,00
UM3K-010GK	3/8	87	50	10	0,40
UM3K-015GK	1/2	87	50	10	0,41
UM3K-020GK	3/4	88	50	12	0,35
UM3K-025GK	1	92	50	12	0,45
UM3K-032GK	1 1/4	96	50	12	0,55
UM3K-040GK	1 1/2	99	50	12	0,7
UM3K-050GK	2	108	50	12	1

Hegesztési illesztés

Rendelési szám Sárgaréz	G" csatlakozás	Cső Ø (mm)	Állítható váltópont l/min víz	Max. áramlás l/min víz
UM3K-015VM	1/2	15	10–13	20
UM3K-015VM	1/2	20	17,5–22	40
UM3K-025VM	1	25	18–22,5	80
UM3K-025VM	1	32	44–55,5	100
UM3K-025VM	1	40	55,5–72	150

Speciális kivitel

Hegesztőalátétes kivitel
Forrasztott csatlakozásos kivitel
Aranyozott mikrokapcsoló, 125 V AC / 30 V DC / 100 mA
Elektromos csatlakozó, M12x1 4 pólusú

Kiegészítők

Kapcsolódó termékek
