SENSECA

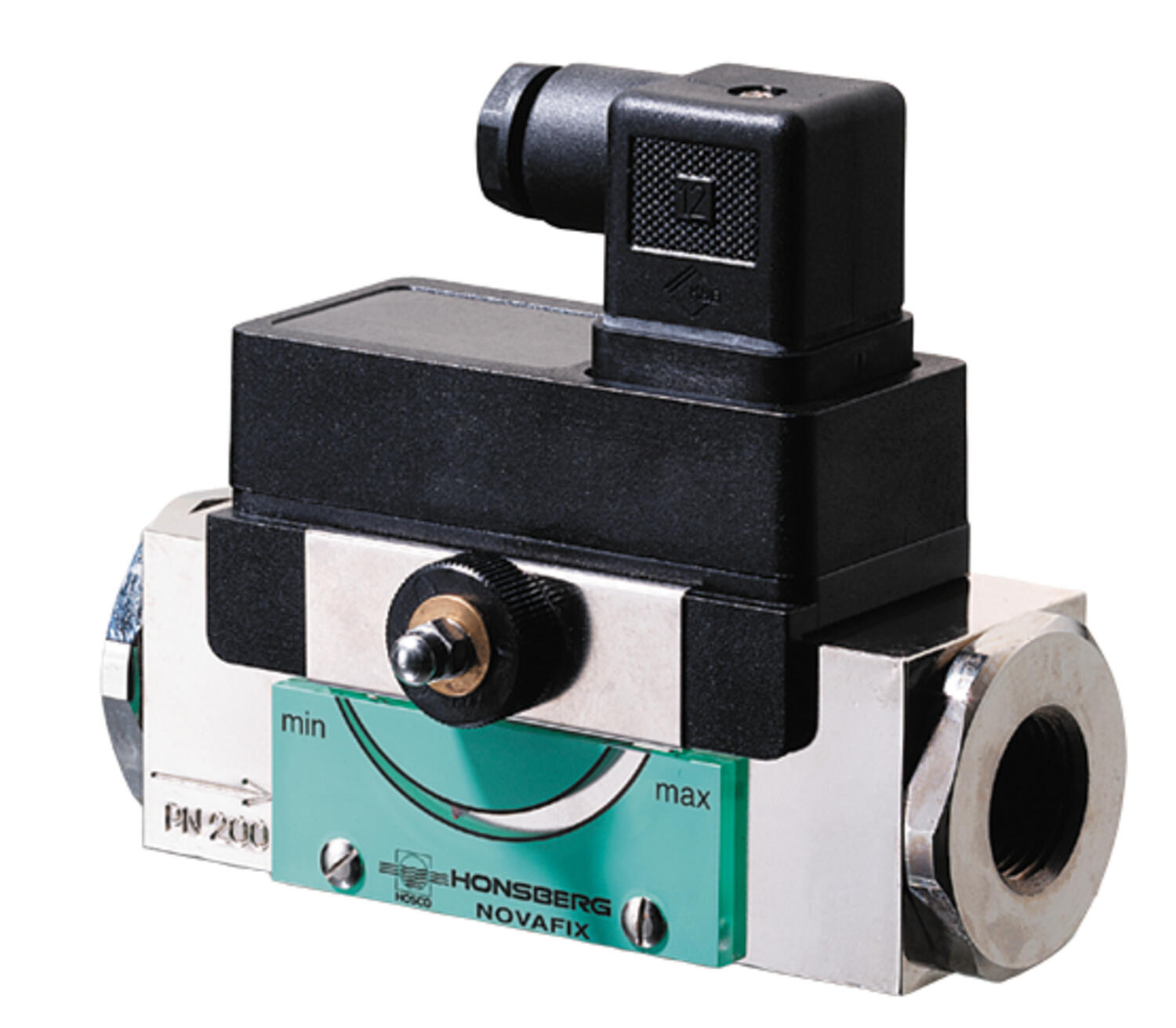

HD1K Széria - Áramláskapcsoló
Dugattyú
A HD1K modell folyadékok és gázok áramlásfigyelője. Skálája azt is megmutatja, hogy a munkaterületen beül hol állították be a váltópontot. A figyelőeszköz nagy viszkozitású közegekkel is működik, aminek köszönhetően rendkívül alkalmas hidraulikus alkalmazásokhoz.
A mérési tartomány azonban a viszkozitás változásával párhuzamosan kissé változik, lásd a táblázatot.
Viszkozitástartomány átszámítási táblázata | ||||
Áramlási tartomány (l/min). | ||||
1 cSt | 30 cSt | 60 cSt | 90 cSt | 150 cSt |
0,5–5,0 | 0,04–1,9 | 0,04–1,0 | 0,03–0,9 | 0,02–0,6 |
1,0–10 | 0,5–8,4 | 0,4–6,0 | 0,2–5,4 | 0,1–4,2 |
3,0–30 | 1,0–21 | 0,5–17 | 0,3–15 | 0,2–12 |
4,0–40 | 2,0–33 | 1,0–28 | 0,5–24 | 0,4–18 |
6,0–60 | 3,0–45 | 2,0–38 | 2,0–34 | 1,0–26 |
|
- Kapcsolási tartomány 0,1..80 l/perc H₂O
- Víz, olaj (gázokra és agresszív közegekre elérhető kérésre)

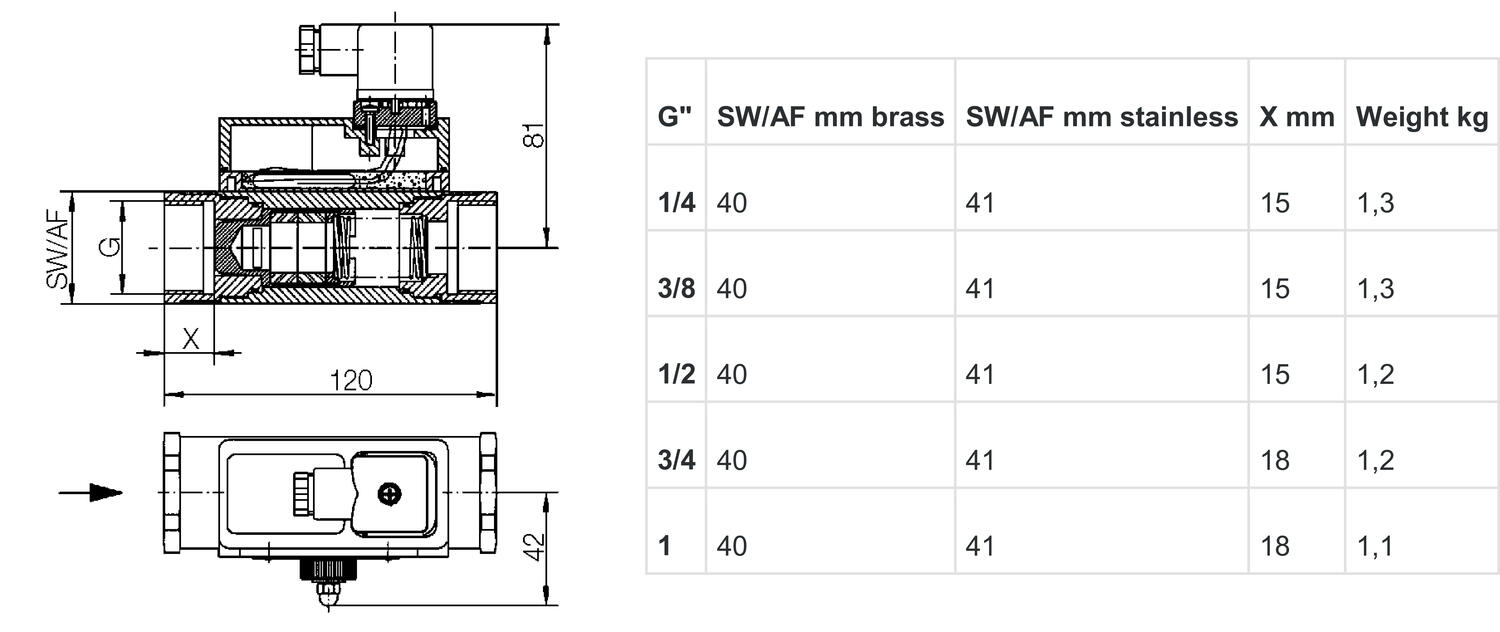

- G¼" - G1"
- Közeggel érintkező alkatrész sárgarézből vagy rozsdamentes acélból
- Max nyomás 200 bar
Kiválasztott változat
Műszaki adatok

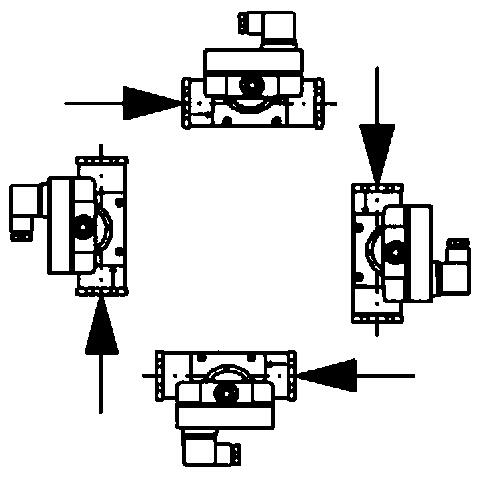

| Csatlakozás típusa | Belső menet ¼" |
|---|---|
| Elektromos csatlakozás | DIN 43650-A csatlakozó |
| Érintkező max. teljesítménye | 50 VA |
| Funkció | Dugattyú, reedkapcsoló, átváltós |
| Hiszterézis | A határértéktől függően, de legalább 0,7 l/min |
| IP-osztály | IP65 |
| Közeghőmérséklet eddig: | 120 °C |
| Max. feszültség, AC/DC | 175 V |
| Max. szállítás | 10 l/min |
| Max. szállítási távolság | 5 l/min |
| Max. viszkozitás | 150 cSt |
| Min. szállítási távolság | 0,5 l/min |
|---|---|
| Nyomáscsökkenés | Kb. 0,5 bar max. áramlás mellett |
| Nyomástartomány max. értéke | 200 bar |
| Palack anyaga | Nikkelezett sárgaréz |
| Pontosság | ±5% |
| Rugó anyaga | Rozsdamentes acél 301 |
| Test anyaga | Nikkelezett sárgaréz |
| Type of flow component | Flow Switches |
| Tömeg | 1,4 kg |
| Tömítések anyaga | NBR |
Termékleírás
A HD1K modell folyadékok és gázok áramlásfigyelője. Skálája azt is megmutatja, hogy a munkaterületen beül hol állították be a váltópontot. A figyelőeszköz nagy viszkozitású közegekkel is működik, aminek köszönhetően rendkívül alkalmas hidraulikus alkalmazásokhoz.
A mérési tartomány azonban a viszkozitás változásával párhuzamosan kissé változik, lásd a táblázatot.
Viszkozitástartomány átszámítási táblázata | ||||
Áramlási tartomány (l/min). | ||||
1 cSt | 30 cSt | 60 cSt | 90 cSt | 150 cSt |
0,5–5,0 | 0,04–1,9 | 0,04–1,0 | 0,03–0,9 | 0,02–0,6 |
1,0–10 | 0,5–8,4 | 0,4–6,0 | 0,2–5,4 | 0,1–4,2 |
3,0–30 | 1,0–21 | 0,5–17 | 0,3–15 | 0,2–12 |
4,0–40 | 2,0–33 | 1,0–28 | 0,5–24 | 0,4–18 |
6,0–60 | 3,0–45 | 2,0–38 | 2,0–34 | 1,0–26 |
|
