SENSECA

FF Széria - Áramlás kapcsoló

Dugattyú

Az FF modell folyadékokhoz és levegőhöz/gázokhoz használható áramlásmérő. A konstrukció egy rugóterhelésű dugattyú, amely nagy pontosságot biztosít. Robusztus, bronzházzal ellátott szerkezete miatt jó alternatívát jelent a nagyobb igénybevételű alkalmazásoknál. Az FF nagy nyomás mellett és szennyezett közegekkel is működik. A mérőt mindig gyárilag a kívánt határértékre beállítva szállítják.

Rendeléskor adja meg a közeget, a határértéket (csökkenő vagy növekvő), az érintkezési funkciót (általában zárt vagy általában nyitott).

Speciális kivitel

Levegőhöz és olajhoz szánt kivitel
Speciális határértékek
DN 50-80

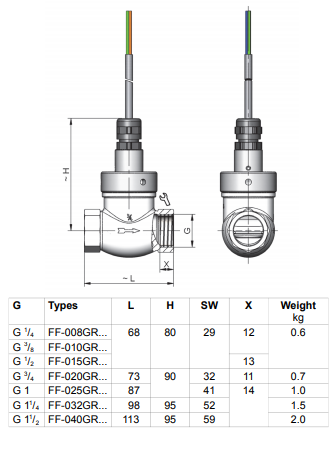

Méretek

138603_812.eps

G"	L mm	H mm	SW mm	X mm
1/4	68	79	29	12
3/8	68	79	29	12
1/2	68	79	29	13
3/4	73	79	32	11
1	87	90	41	14
1 1/4	98	94	52	14
1 1/2	113	95	59	14

Bővebben

Kapcsolási tartomány 0,4..90 l/perc H₂O
Víz (Olajra elérhető kérésre)
G¼ - G1½
Bronz, sárgaréz, rozsdamentes acél, ferrites & NBR
Nyomástartomány 16 bar - 200 bar

Kiválasztott változat

Mentés pdf formátumban

Műszaki adatok/Dokumentumok

Termékleírás

Kiegészítők és tartozékok

Kiválasztott változat

Műszaki adatok

Csatlakozás típusa	Belső menet, G ¼"
Csatlakozó anyaga	Bronz
Elektromos csatlakozás	1,5 m öntött kábel
Érintkező max. teljesítménye	50 VA
Funkció	Dugattyú, reedkapcsoló
IP-osztály	IP65
Közeghőmérséklet eddig:	110 °C
Max. feszültség, AC	230 V
Max. szállítás	10 l/min
Max. szállítási távolság	9 l/min
Max. viszkozitás	1 cSt

Min. szállítási távolság	0,4 l/min
Nyomáscsökkenés	Kb. 0,4 bar max. áramlás mellett
Nyomástartomány max. értéke	200 bar
Palack anyaga	Rozsdamentes acél 303
Pontosság	Mért érték ± 3%-a, de legalább ± 0,3 l/min
Rugó anyaga	Rozsdamentes acél 301
Test anyaga	Nikkelezett sárgaréz
Type of flow component	Flow Switches
Tömeg	0,6 kg
Tömítések anyaga	NBR

Letöltések

FF datablad.pdf

Mérések és kapcsolatok

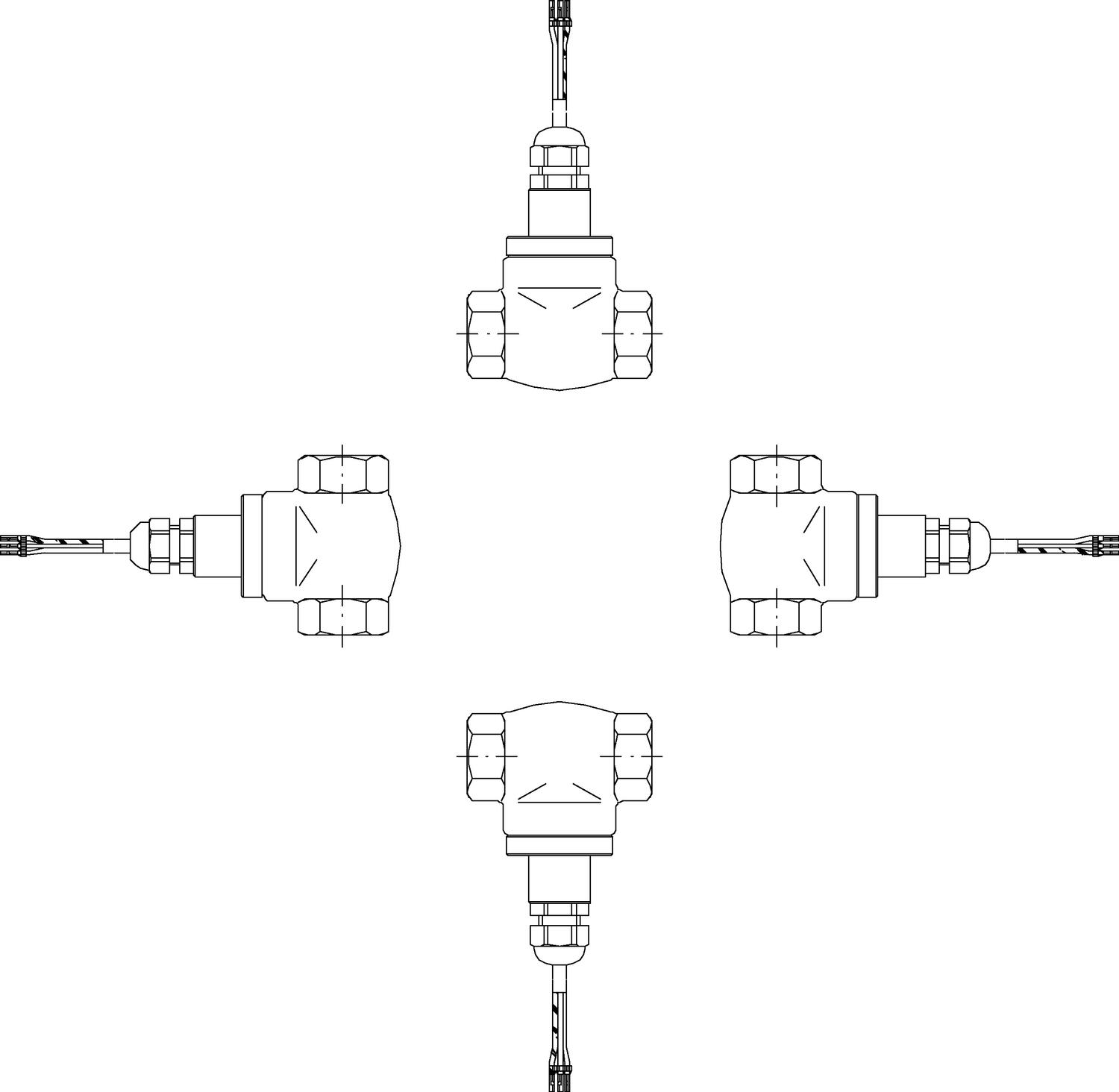

Műszaki illusztrációk

Termékleírás

Rendeléskor adja meg a közeget, a határértéket (csökkenő vagy növekvő), az érintkezési funkciót (általában zárt vagy általában nyitott).

Speciális kivitel

Levegőhöz és olajhoz szánt kivitel
Speciális határértékek
DN 50-80

Méretek

138603_812.eps

G"	L mm	H mm	SW mm	X mm
1/4	68	79	29	12
3/8	68	79	29	12
1/2	68	79	29	13
3/4	73	79	32	11
1	87	90	41	14
1 1/4	98	94	52	14
1 1/2	113	95	59	14

Kiegészítők

A digitális nyomásmérők előnyei

A pontos és megbízható nyomásméréshez fejlett műszerekre van szükség, amelyek egyszerűen kezelhetők és ellenállnak a kihívást jelentő környezeteknek. A WIKA digitális nyomásmérői modern technológiát ötvöznek olyan praktikus funkciókkal, mint a vezeték nélküli adatátvitel, az adatrögzítők és a nagy felbontású mérési értékek. Az alkalmazási területek az autóipartól és repüléstechnikától kezdve az orvostechnológián és energetikán át egészen a speciális kalibrálási feladatokig terjednek – így ezek a műszerek rugalmas és fenntartható megoldást kínálnak mindennapi monitorozáshoz is.

Termékhírek

Innovatív, egyedi megoldások a vasúti szektorban

A Trafag a világ egyik vezető beszállítója a nyomásérzékelés, szenzortechnológia és nyomáskapcsolók területén

Termékhírek

FMQ ÁRAMLÁSMÉRŐ RAKTÁRKÉSZLETRŐL

Hibás a mágneses áramlásmérője? Jelenlegi beszállítója hosszú szállítási határidőt kínál?

Termékhírek

Az AVENTICS 625-ös proporcionális nyomásszabályozó szelepei

Az AVENTICS 625-ös sorozatú Sentronic elektronikus proporcionális nyomásszabályozó szelepei és adatgyűjtő szoftverei gyors indítást, felügyeletet és vezérlést tesznek lehetővé közvetlenül a számítógépen

Termékhírek

Coval Vakuum

A francia COVAL vállalat a vákuumtechnológia területén több mint 30 éves tapasztalattal rendelkezik.

Termékhírek

SZIVATTYÚK XYLEM

Az OEM Automatic kft. a közelmúltban a Xylem SFC forgalmazója lett Magyarországon.

Változatok	Csatlakozás típusa	Max. szállítás	Max. szállítási távolság	Min. szállítási távolság	Nyomástartomány max. értéke	Type of flow component	Tömeg
Cikkszám FF-008GR009 Másolva	Belső menet, G ¼"	10 l/min	9 l/min	0,4 l/min	200 bar	Flow Switches	0,6 kg
Cikkszám FF-010GR010 Másolva	Belső menet, G 3/8"	15 l/min	10 l/min	0,4 l/min	200 bar	Flow Switches	0,6 kg
Cikkszám FF-015GR012 Másolva	Belső menet, G ½"	20 l/min	12 l/min	0,4 l/min	200 bar	Flow Switches	0,6 kg
Cikkszám FF-020GR025 Másolva	Belső menet, G ¾"	40 l/min	25 l/min	0,6 l/min	25 bar	Flow Switches	0,7 kg
Cikkszám FF-025GR040 Másolva	Belső menet, G 1"	60 l/min	40 l/min	1,5 l/min	25 bar	Flow Switches	1 kg
Cikkszám FF-032GR060 Másolva	Belső menet, G 1¼"	100 l/min	60 l/min	2 l/min	16 bar	Flow Switches	1,5 kg
Cikkszám FF-040GR090 Másolva	Belső menet, G 1½"	150 l/min	90 l/min	3 l/min	16 bar		2 kg
