VD Széria - Áramláskapcsoló

VD Sorozat

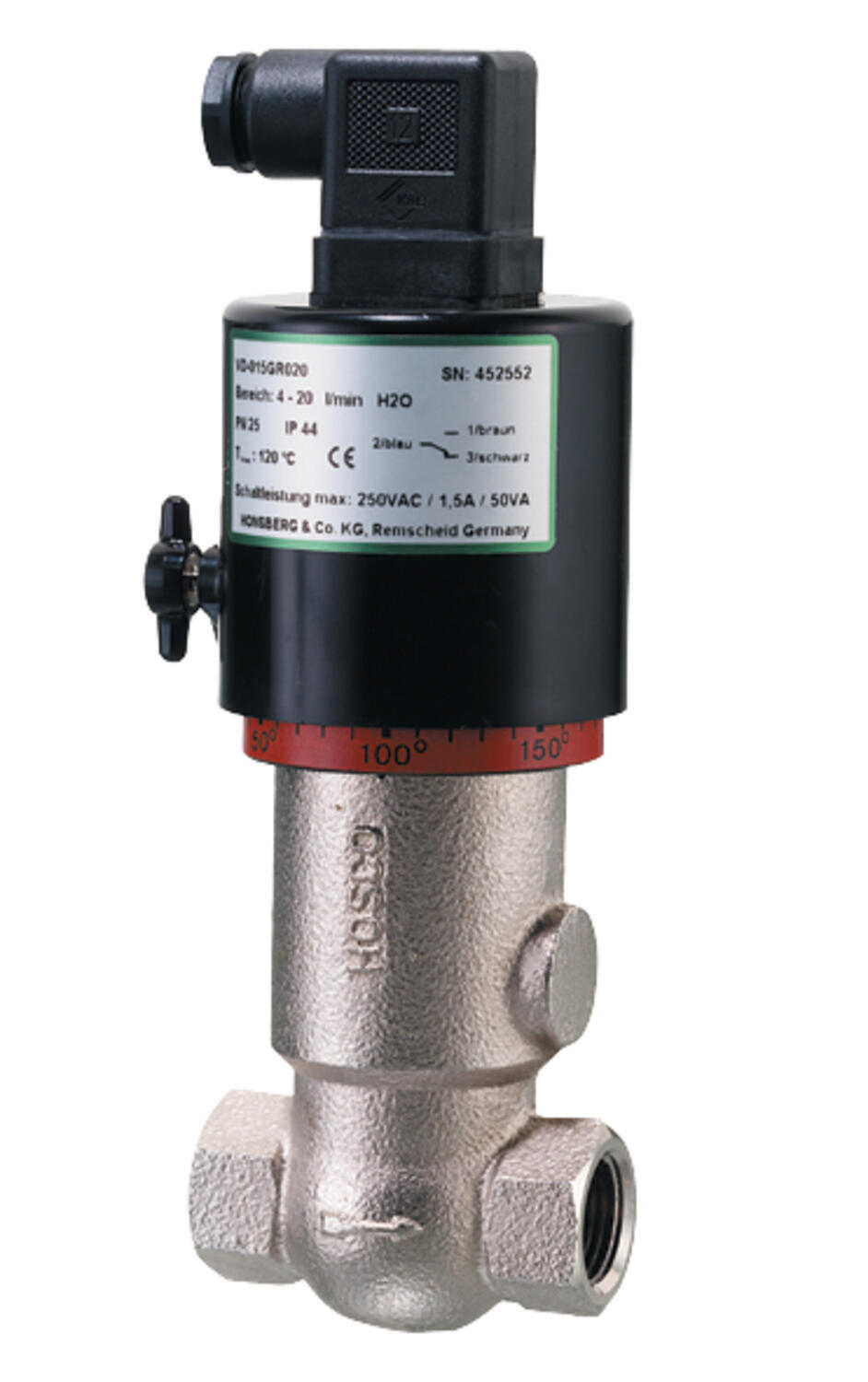

A VD modell egy mechanikus áramlásfigyelő vörös bronzból és átváltós reed-kapcsolóval. Tökéletesen illeszkedik a tengeri alkalmazásokhoz, és ahol a vörös bronz követelmény.

Speciális kivitel Ex/ATEX-kivitel Engedélyezés: Germanischer Lloyd, LOBA (sch) Ház rozsdamentes acélból Peremes formájú csatlakozás Magas hőmérséklethez +150 °C-ig Akár 1600 l/min áramlási tartományhoz 30–95 °C-os hőmérséklet-szabályozáshoz

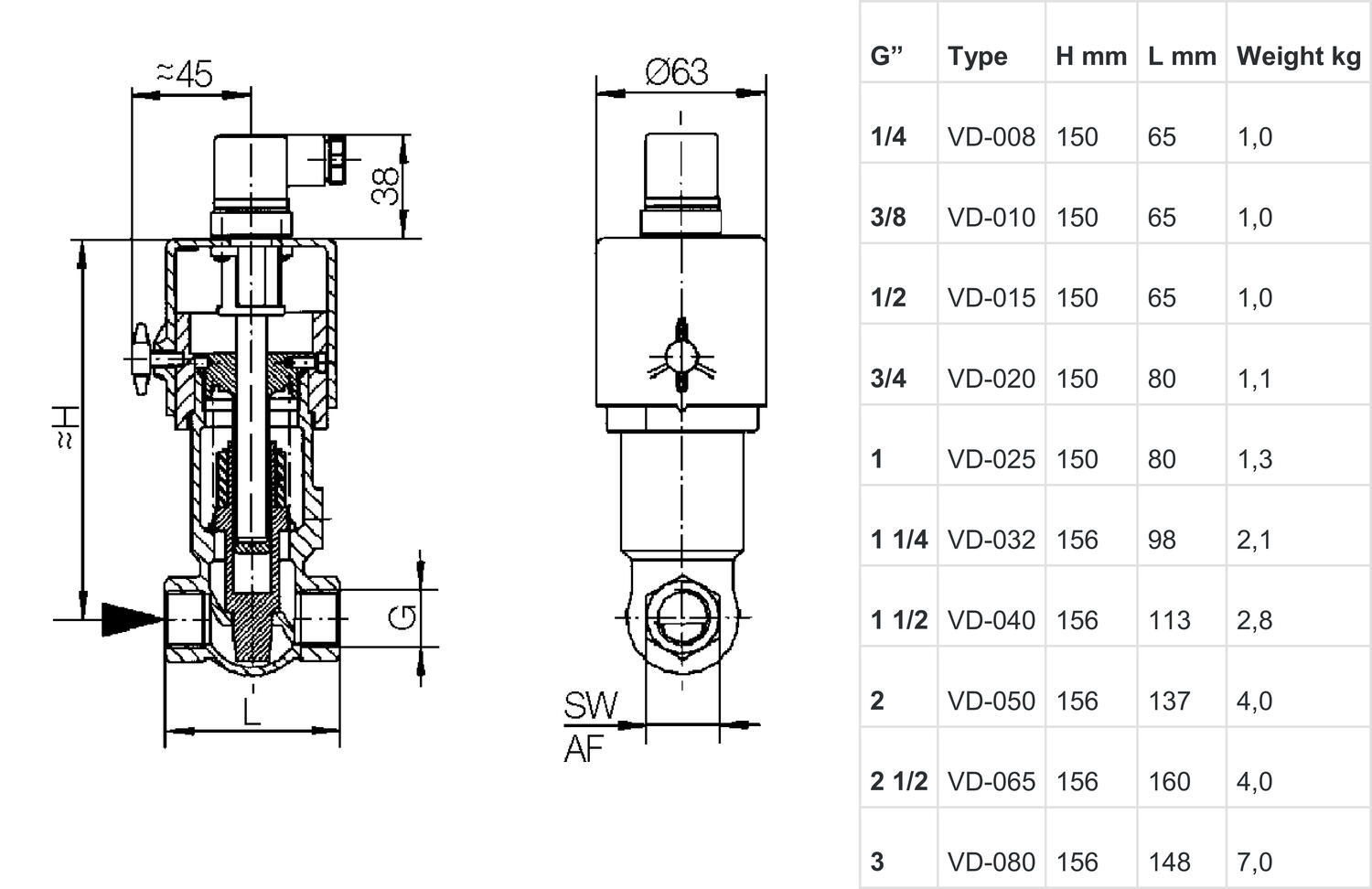

Méretek

Dimensions.

G"	Típus	H mm	L mm
1/4	VD-008	150	65
3/8	VD-010	150	65
1/2	VD-015	150	65
3/4	VD-020	150	80
1	VD-025	150	80
1 1/4	VD-032	156	98
1 1/2	VD-040	156	113
2	VD-050	156	137
2 1/2	VD-065	156	160
3	VD-080	156	148

Bővebben

Kapcsolási tartomány 1..600 l/perc H²O
Víz (olajra és gázokra elérhető kérésre)
G¼" - G3"
Közeggel érintekző alkatrészek vörösbronzból
Max nyomás 16 bar

Kiválasztott változat

Mentés pdf formátumban

Kiválasztott változat

Műszaki adatok

Burkolat anyaga	ABS műanyag
Csatlakozás típusa	Belső menet, G ¼"
Elektromos csatlakozás	DIN 43650-A szerinti csatlakozó
Érintkező max. teljesítménye	50 VA
Funkció	Dugattyú, reedkapcsoló, átváltós
Hiszterézis	A határértéktől függően, de legalább 0,3 l/min
IP-osztály	IP44
Közeghőmérséklet eddig:	120 °C
Max. feszültség, AC	250 V
Max. szállítás	15 l/min
Max. szállítási távolság	10 l/min
Max. viszkozitás	1 cSt

Min. szállítási távolság	1 l/min
Nyomáscsökkenés	Max. 0,5 bar max. áramlás mellett
Nyomástartomány max. értéke	25 bar
Palack anyaga	POM
Pontosság	Teljes skálaérték ± 5%-a
Rugó anyaga	Rozsdamentes acél 301
Test anyaga	Bronz
Type of flow component	Flow Switches
Tömeg	1 kg
Tömítések anyaga	NBR

Letöltések

VD datablad.pdf

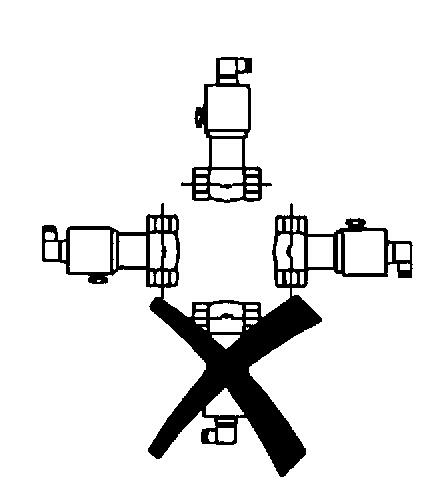

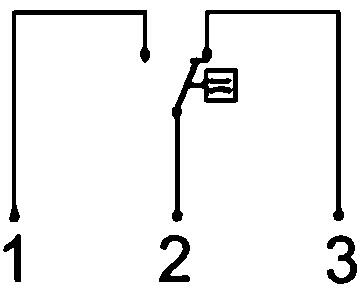

Mérések és kapcsolatok

Műszaki illusztrációk

Termékleírás

A VD modell egy mechanikus áramlásfigyelő vörös bronzból és átváltós reed-kapcsolóval. Tökéletesen illeszkedik a tengeri alkalmazásokhoz, és ahol a vörös bronz követelmény.

Speciális kivitel Ex/ATEX-kivitel Engedélyezés: Germanischer Lloyd, LOBA (sch) Ház rozsdamentes acélból Peremes formájú csatlakozás Magas hőmérséklethez +150 °C-ig Akár 1600 l/min áramlási tartományhoz 30–95 °C-os hőmérséklet-szabályozáshoz

Méretek

Dimensions.

G"	Típus	H mm	L mm
1/4	VD-008	150	65
3/8	VD-010	150	65
1/2	VD-015	150	65
3/4	VD-020	150	80
1	VD-025	150	80
1 1/4	VD-032	156	98
1 1/2	VD-040	156	113
2	VD-050	156	137
2 1/2	VD-065	156	160
3	VD-080	156	148

Kiegészítők

A digitális nyomásmérők előnyei

A pontos és megbízható nyomásméréshez fejlett műszerekre van szükség, amelyek egyszerűen kezelhetők és ellenállnak a kihívást jelentő környezeteknek. A WIKA digitális nyomásmérői modern technológiát ötvöznek olyan praktikus funkciókkal, mint a vezeték nélküli adatátvitel, az adatrögzítők és a nagy felbontású mérési értékek. Az alkalmazási területek az autóipartól és repüléstechnikától kezdve az orvostechnológián és energetikán át egészen a speciális kalibrálási feladatokig terjednek – így ezek a műszerek rugalmas és fenntartható megoldást kínálnak mindennapi monitorozáshoz is.

Termékhírek

Innovatív, egyedi megoldások a vasúti szektorban

A Trafag a világ egyik vezető beszállítója a nyomásérzékelés, szenzortechnológia és nyomáskapcsolók területén

Termékhírek

FMQ ÁRAMLÁSMÉRŐ RAKTÁRKÉSZLETRŐL

Hibás a mágneses áramlásmérője? Jelenlegi beszállítója hosszú szállítási határidőt kínál?

Termékhírek

Az AVENTICS 625-ös proporcionális nyomásszabályozó szelepei

Az AVENTICS 625-ös sorozatú Sentronic elektronikus proporcionális nyomásszabályozó szelepei és adatgyűjtő szoftverei gyors indítást, felügyeletet és vezérlést tesznek lehetővé közvetlenül a számítógépen

Termékhírek

Coval Vakuum

A francia COVAL vállalat a vákuumtechnológia területén több mint 30 éves tapasztalattal rendelkezik.

Termékhírek

SZIVATTYÚK XYLEM

Az OEM Automatic kft. a közelmúltban a Xylem SFC forgalmazója lett Magyarországon.

Változatok	Csatlakozás típusa	Max. szállítás	Max. szállítási távolság	Min. szállítási távolság	Nyomástartomány max. értéke	Type of flow component	Tömeg
Cikkszám VD-008GR010 Másolva	Belső menet, G ¼"	15 l/min	10 l/min	1 l/min	25 bar	Flow Switches	1 kg
Cikkszám VD-010GR010 Másolva	Belső menet, G 3/8"	15 l/min	10 l/min	1 l/min	25 bar	Flow Switches	1 kg
Cikkszám VD-015GR020 Másolva	Belső menet, G ½"	30 l/min	20 l/min	4 l/min	25 bar	Flow Switches	1 kg
Cikkszám VD-020GR020 Másolva	Belső menet, G ¾"	30 l/min	20 l/min	4 l/min	25 bar	Flow Switches	1,1 kg
Cikkszám VD-025GR040 Másolva	Belső menet, G 1"	60 l/min	40 l/min	10 l/min	25 bar	Flow Switches	1,3 kg
Cikkszám VD-032GR060 Másolva	Belső menet, G 1¼"	100 l/min	60 l/min	20 l/min	16 bar	Flow Switches	2,1 kg
Cikkszám VD-040GR100 Másolva	Belső menet, G 1½"	150 l/min	100 l/min	30 l/min	16 bar	Flow Switches	2,8 kg
Cikkszám VD-050GR150 Másolva	Belső menet, G 2"	250 l/min	150 l/min	50 l/min	16 bar	Flow Switches	4 kg
Cikkszám VD-065GR200 Másolva	Belső menet, G 2½"	400 l/min	200 l/min	100 l/min	16 bar		4 kg
Cikkszám VD-080GR600 Másolva	Belső menet, G 3"	720 l/min	600 l/min	300 l/min	16 bar		7 kg
